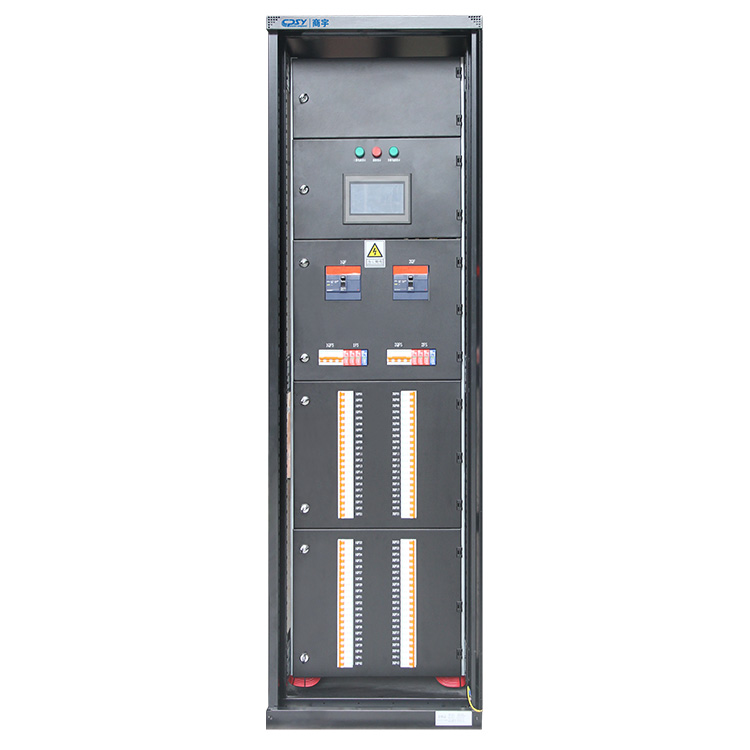

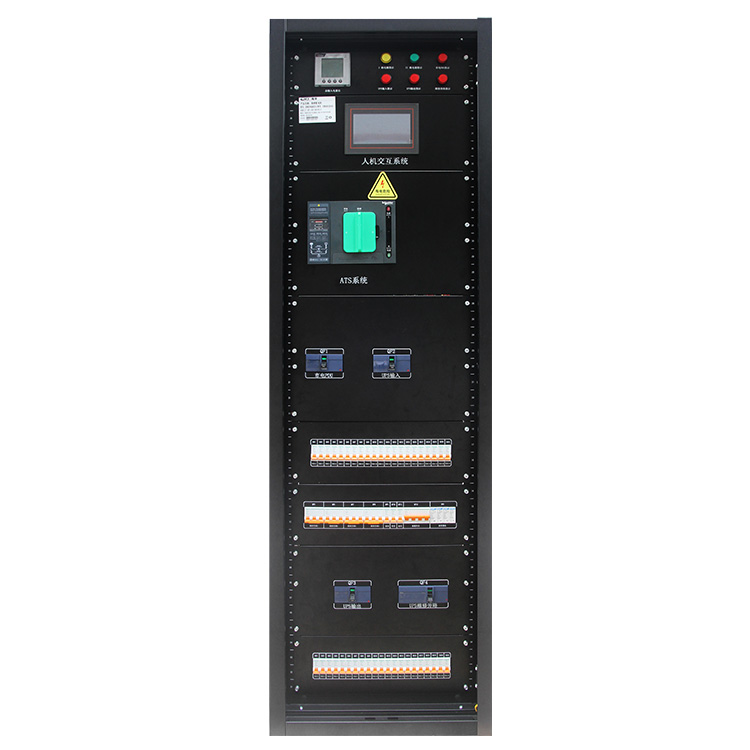

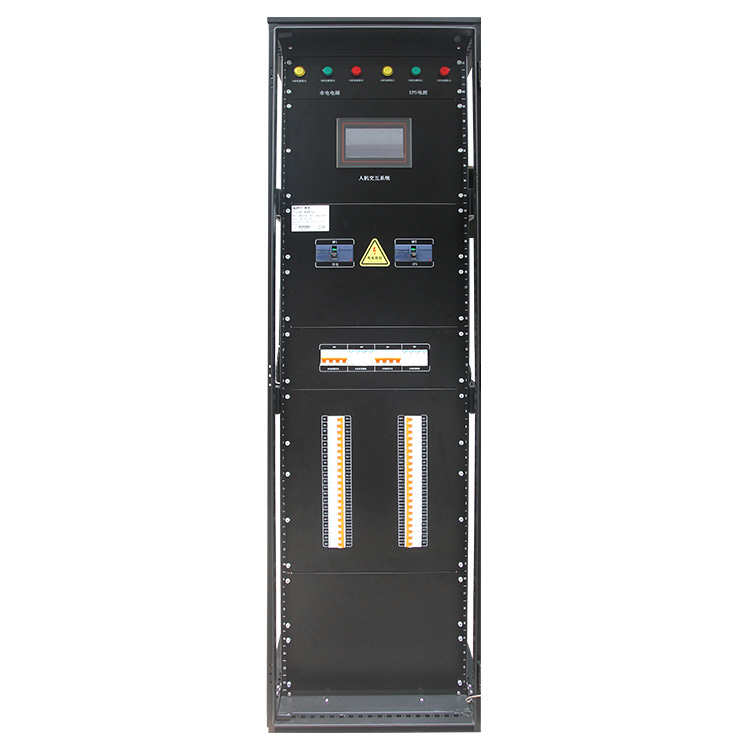

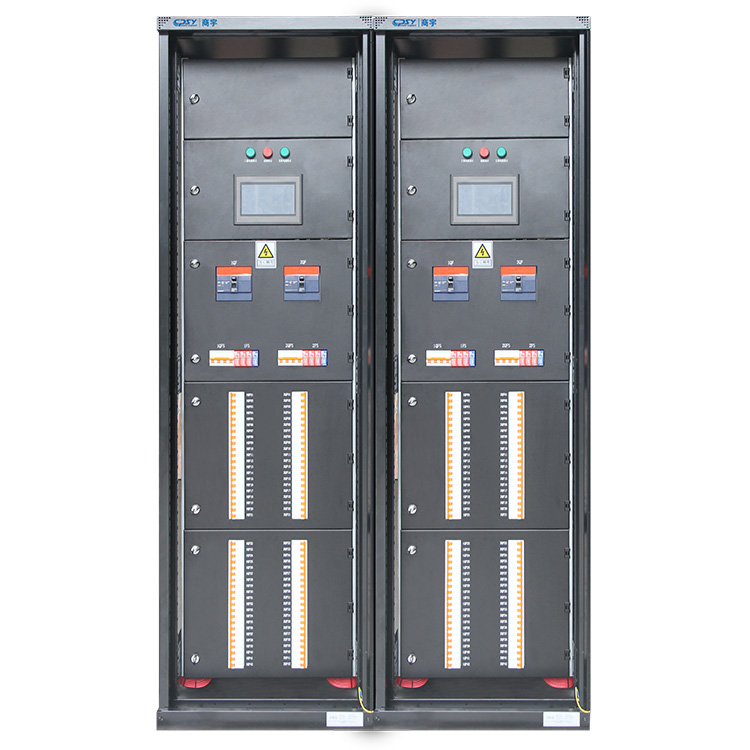

Přesná rozvodná skříň Shangyu CPSY® je inteligentní rozvodná skříň energie, která je pečlivě navržena pro energetickou část počítačové místnosti datového centra a současnou situaci rozvodu napájení v počítačové místnosti náchylné k jednobodovým poruchám. Komplexně shromažďuje veškerá energetická data a má nezávislý monitoring a správu poboček. Návrh může komplexně zlepšit spolehlivost rozvodu napájení datových center a přinést nové zkušenosti do konstrukce a řízení rozvodů napájení počítačových místností. Používá se hlavně v datových centrech a počítačových místnostech ve financích, telekomunikacích, podnicích, vládách atd., s rozsahem kapacity 20-300 KVA. . Poskytujte vysoce přesná naměřená data pro systém monitorování energie terminálu a odrážejte údaje o kvalitě energie v reálném čase prostřednictvím zobrazovací jednotky. A nahráno do systému řízení prostředí na pozadí prostřednictvím digitální komunikace. Aby bylo dosaženo monitorování celé energetické distribuční soustavy v reálném čase a efektivní řízení kvality provozu. Pomozte uživatelům optimalizovat síťová datová centra, posílit správu spotřeby energie, zlepšit efektivitu provozu serverových racků a poskytnout spolehlivou záruku pro všestranná zelená datová centra (IDC).
Přesná rozvodná skříň jako koncový produkt distribuce energie datového centra je napájecí jednotkou nejblíže IT zařízení. Jeho bezpečný a spolehlivý provoz je zásadní pro normální provoz IT zařízení. V současné době má nová generace datových center stále vyšší požadavky na spolehlivost a ovladatelnost napájecího systému. Uživatelé IT potřebují spolehlivější a flexibilnější distribuci energie, propracovanější správu a přesnější spotřebu nákladů na systém napájení informačních zařízení. Přesné čelo pro distribuci energie nejen doplňuje funkci distribuce energie tradičního čela pro distribuci energie, ale má také mnoho výkonných funkcí monitorování a správy, což umožňuje správci datového centra porozumět stavu zatížení zátěže skříně a obvodů distribučních větví na jakémkoli místě. čas. stav, různé parametry a spotřeba energie různých vozových parků atd.
jméno výrobku | přesná rozvodná skříň |
Jmenovité výstupní pracovní napětí (V) | 208/220/230/250/380/400/415 V |
Jmenovité izolační napětí (V) | 690V |
Jmenovitý vstupní proud (A) | 32A/63A/100/160/250/400/630A (volitelné) |
Jmenovitý krátkodobý výdržný proud hlavní přípojnice (A) | 6 kA |
Jmenovitá frekvence (Hz) | 50/60 Hz |
Typ vstupního přepínače | Lisovaný jistič |
architektura přípojnic | Jednoduchá přípojnice nebo dvojitá přípojnice (volitelné), jednoduchou přípojnici ATS lze přizpůsobit |
Výstupní spínač | Může podporovat 108 kanálů 1P microbreak nebo 36 kanálů 3P microbreak (volitelně) |
Výstupní jmenovitý proud mikrojističe (A) | 10/16/20/25/32/40/50/63A (volitelné) |
Hodnocení krytí | výchozí IP20, IP30/IP40/IP41/IP42/IP54 (volitelné) |
Úroveň ochrany před bleskem | Ochrana před bleskem třídy C (In=20kA) |
Metody vjezdu a výjezdu z linky | Nahoru dovnitř a ven, nahoru dovnitř a ven, dolů dovnitř a ven, dolů dovnitř a ven |
Způsob údržby | Předprovozní a poúdržba |
Režim alarmu | Zvukový a světelný alarm + alarm dálkového signálu |
indikátor světla | Indikátor napájení |
HMI | 7palcový dotykový displej |
Monitorovací funkce | Příchozí linkový okruh: 1. Detekční data v reálném čase: fázové napětí, síťové napětí, proud, teplota 2. Lze jej detekovat výpočtem: nulové zemní napětí, proudová nerovnováha, činný výkon, rychlost, zdánlivý výkon, účiník, frekvence, obousměrná činná a jalová energie, míra napětí/harmonického zkreslení a míra zlomkového obsahu harmonických (2. až 63. řádu), stav jističe, ochrana před bleskem, teplota kontaktu jističe atd. |
Odchozí okruh: 1. Detekční data v reálném čase: napětí, proud, teplota kontaktu vypínače, otevření a zavření mikropřerušení 2. Prostřednictvím výpočtu lze detekovat: výkon, elektrickou energii, poptávku, extrémní hodnoty, harmonické atd. |
|
Protokol | Modbus |
Provozní teplota | -5℃~+40℃ |
skladovací teplota | -40 ℃ ~ + 70 ℃ |
Relativní vlhkost | 5%RH-95%RH (bez kondenzace) |
nadmořská výška | Nebude žádné snížení pod 2000 m a snížení bude použito v souladu s GB/T3859,2-93 mezi 2000-4000m. |
velikost | 600*1200*2000m |
hmotnost | <350 kg |
Způsob instalace | Instalace na podlahu/instalace ocelového rámu |
Testování a certifikace třetí stranou | Úroveň odolnosti proti zemětřesení 8/9 |
Osvědčení | CCC,CQC,Tel |
Přesná rozvodná skříň Shangyu CPSY® využívá standardní 19palcovou 42U síťovou skříň a modulární konstrukci a je vybavena velkým množstvím volitelného příslušenství. Dokáže přizpůsobit personalizované vysoce spolehlivé produkty distribuce energie zákazníkům podle skutečných potřeb počítačové učebny. Přesné rozvodné skříně jako součást produktů řešení kvality napájení kombinují nízkonapěťový rozvod energie, inteligentní monitorování a funkce správy napájení. Při použití s vysoce kvalitními napájecími zdroji UPS mohou poskytnout komplexní ochranu napájecího zdroje pro kritické zátěže uživatelů. Přesná rozvodná skříň je vybavena velkoplošným barevným dotykovým LCD displejem, který dokáže kdykoli kontrolovat napětí, proud, frekvenci, činný výkon, jalový výkon, KWH, harmonické a další stav kvality napájení každého hlavního obvodu a odbočného obvodu. čas a může zaznamenávat změny křivky zatížení v reálném čase. , jakož i redundantní schopnost systému v případě částečného selhání, umožňující lokalizované inteligentní monitorování. Poskytuje také RS232, RS485 a síťová rozhraní pro realizaci vzdáleného online monitorování a správy v reálném čase. Když se v systému vyskytne jakákoliv abnormalita, jako je přetížení, ztráta fáze, vysoké nebo nízké napětí atd., zvukový a světelný alarm na místě okamžitě upozorní uživatele. Monitorovací systém počítačové místnosti zároveň upozorní uživatele SMS nebo telefonátem, aby mohla být přijata včasná opatření. Vyhněte se potenciálním rizikům a dosáhněte varování před riziky v reálném čase. Panel může uložit 3 000 historických záznamů a informací o poruchách, aby uživatelům usnadnil analýzu příčiny poruch. Přesná rozvodná skříň poskytuje také bohaté volitelné příslušenství, včetně monitorování stavu bočníku, přepínačů vyměnitelných za provozu, izolačních transformátorů, funkcí EPO/REPO, systémů přepěťové ochrany TVSS atd. Používá se především pro významné zákazníky, jako jsou datové počítačové místnosti ve financích, telekomunikacích, státní správě, letištích, nemocnicích a IT podnicích, středních a velkých datových centrech IDC nebo průmyslových podnicích k zajištění distribuce energie, ochrany distribučních obvodů, měření důležitých zařízení, jako jsou síťové servery. Spravuje služby, jako je uzemnění počítače a používá se v oblastech s vysokými požadavky na spolehlivost napájení a nepřetržité napájení.
1. Přijměte do počítačové místnosti 19palcovou 42U standardní síťovou serverovou skříň s flexibilním designem a snadnou instalací.

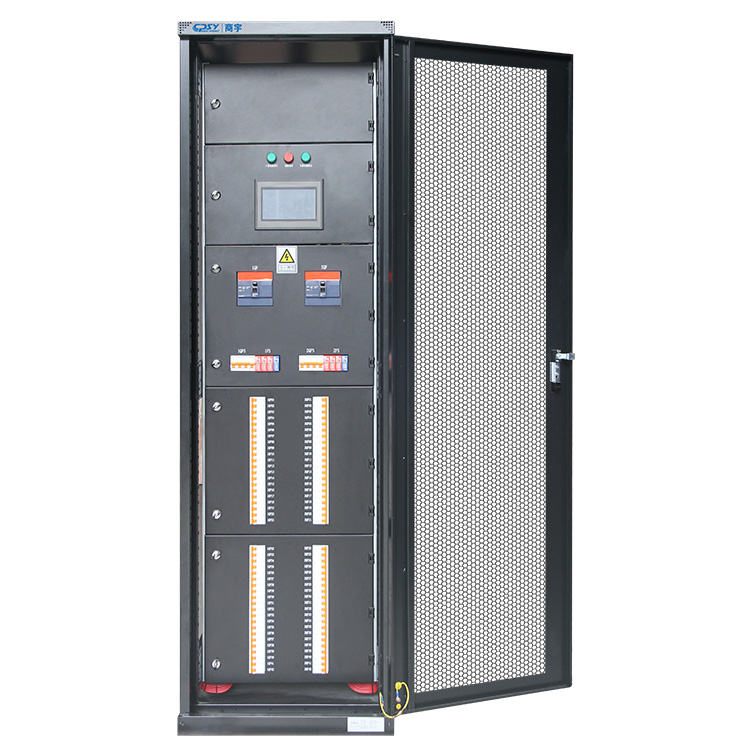

2. Přijměte dvouvrstvý design ochrany dveřního panelu s různými vzhledovými strukturami, jako jsou: síťované dveře, skleněné dveře, ocelové dveře, aby byla zajištěna bezpečnost operátorů;
3. Přijměte modulární design pro úsporu místa pro instalaci a kompletní systém nastavitelných fázových sběrnic vyměnitelných za provozu
4. Lisovaný pouzdro jistič přijímá pevnou instalaci, mikrojistič přijímá instalaci vodicí lišty a fázově nastavitelný mikrojistič S400 výrazně zlepšuje bezpečný provoz a usnadňuje údržbu.
5. Vybaveno rozhraním HMI pro interakci člověka s počítačem, inteligentním, spolehlivým a kompletním monitorovacím systémem, který dokáže číst napájení, kvalitu a monitorování stavu obvodu, alarmy a další data v reálném čase;
6. Panel může zaznamenat a uložit 900-3000 historických informací o poplachu, což usnadňuje analýzu chyb a výrazně šetří pracovní sílu a materiálové zdroje.
7. Bohaté monitorovací moduly poskytují komplexnější monitorovací funkce a víceúrovňový návrh doménových hodnot pro identifikaci potenciálních rizik předem.
8. Bohaté příslušenství, včetně spínačů vyměnitelných za provozu, vestavěných suchých izolačních transformátorů, modulů ochrany před bleskem a modulů dálkového vypnutí EPO/REPO.
9. Struktura je nová. Všechny díly jsou zpracovány importovaným CNC zařízením. Každý proces byl přísně kontrolován, aby byla zajištěna přesnost zpracování každého dílu.
10. Spolehlivá kvalita, vyrobeno z vysoce kvalitních ocelových plechů za studena, hliníkových pozinkovaných plechů dovezených z Jižní Koreje a pozinkovaných plechů bez stříkanců. Vnější povrch byl elektrostaticky nastříkán a dosáhl mezinárodní pokročilé úrovně.
11. Vysoká hustota, vysoká integrace, použití vysoce přesných a vysoce integrovaných modulů, které zvyšují objem skříně, podporují 168 obvodů a snižují podlahovou plochu.
12. Vysoká spolehlivost využívající vysoce kvalitní řešení základních komponent, které bezpečně vydrží minimálně 1,73násobek proudu při plném zatížení, což zajišťuje bezpečnost, spolehlivost a zajištění kvality.
13. Vysoce výkonná skříň s vysokou pevností, sloupky skříně jsou vyrobeny z Ω ohýbaných profilů a interiér je vyroben z plastových panelů ISV, které jsou bezpečné a nehořlavé.
14. Přijímá standardní komunikační protokol Modbus, podporuje RS232, RS485 a další síťová rozhraní a podporuje vzdálené monitorování v reálném čase;
15. Tři hlavní funkce správy: správa bezpečnosti, správa provozních nákladů, správa monitorování distribuce energie, inteligentní správa a jednoduchá obsluha.
16. Komplexní alarmy a pokročilá nastavení vícevrstvých alarmů zabraňují potenciálním výpadkům napájení, aby byla zajištěna opatření včasné odezvy, omezily se místní výpadky napájení způsobené chybnou obsluhou uživatele a dosáhlo se přesné distribuce energie.
17. Používejte pokročilé nebo komplexní systémy pro monitorování a sledování spotřeby energie a úniků v obvodech. Stíněné výstupní kabely pro každou zátěž snižují EMI a RFI.
Používá se hlavně pro důležité zákazníky, jako jsou datová centra IDC nebo průmyslové podniky, jako jsou telekomunikace, finance, státní správa a IT, k zajištění distribuce energie, ochrany distribučních obvodů, měření, správy a uzemnění počítače a dalších služeb pro důležitá zařízení, jako jsou síťové servery. Pole s vysokými požadavky na napájení a nepřetržité napájení.
Perfektní monitorovací/monitorovací funkce
1. Monitorování celkového příkonu rozvodné skříně v reálném čase a napětí, proudu, frekvence, výkonu, elektřiny a dalších parametrů každé větve pro dosažení lokalizovaného inteligentního monitorování;
2. Zjistěte stav spínání každého spínače, zobrazte a spravujte obsah harmonických složek, správu energie, historické trendy, křivky zatížení atd.
3. Zobrazení dat v reálném čase, alarm v reálném čase, trendová křivka, diagnostika komunikační sítě, záznam do databáze, správa zabezpečení, statistické analýzy a zprávy, uvolnění datového cloudu atd.
4. Bohaté monitorovací moduly poskytují komplexnější monitorovací funkce a víceúrovňový návrh doménových hodnot pro identifikaci potenciálních rizik předem.
Pokročilá funkce alarmu/alarm
1. Má zvukové a vizuální alarmy a rozhraní pro vzdálené monitorování a pokročilý vícevrstvý alarm přednastavuje každý alarm nosnosti, alarm přetížení a alarm přepětí, aby se zabránilo potenciálním výpadkům napájení.
2. Podporuje zvukové a vizuální alarmy přepětí, podpětí, přetížení, přetížení, překročení frekvence, abnormálního nulového napětí, jističe a dalších poruch hlavního a vedlejšího obvodu.
3. Má funkci varování před riziky v reálném čase, která může upozornit na abnormality systému v reálném čase a vyhnout se potenciálním rizikům;
4. Ústředna může zaznamenat a uložit 900-3000 historických informací o poplachu, což usnadňuje analýzu chyb a výrazně šetří pracovní sílu a materiálové zdroje.
Spolehlivá ochranná funkce
1. Může být použit s jednotkou pro shromažďování úniků k realizaci online monitorování úniku a funkcí ochrany proti úniku a monitorování bezpečnosti v reálném čase.
2. Ochrana proti přepětí, blesku (volitelné); ochrana proti nadproudu, ochrana proti nouzovému vypnutí, ochrana proti vypnutí při přehřátí.
3. Nakonfigurujte spolehlivý zemnící systém a obvod přepěťové ochrany pro zajištění spolehlivosti napájení; podporovat přizpůsobení různých řešení napájení a realizovat redundantní systémy;
Další funkce
1. Vybaveno 7palcovým rozhraním pro výměnu informací mezi člověkem a strojem a velkou barevnou LCD obrazovkou, která poskytuje pohodlí operátorům, usnadňuje dotazování a monitorování v reálném čase a dokáže předem detekovat poruchy a provozní rizika.
2. Vybaveno inteligentní funkcí monitorování, kompatibilní s různými systémy monitorování počítačových místností, což zefektivňuje provoz a správu napájení
3. Flexibilní škálovatelnost, počet přepínacích kanálů lze kdykoli vyměnit a rozšířit bez přerušení napájení. Volitelně lze za chodu vyměnit nastavitelné fázové přepínače a online nastavení fáze. .
4. Vysoce modulární konstrukce, jističe přívodního a výstupního vedení instalované v každé funkční jednotce jsou uspořádány v pořadí a ve vrstvách, což poskytuje velké pohodlí pro rychlou a snadnou instalaci a údržbu při poruchách.
5. Dobrý výkon a vysoce integrované produkty zajišťují stabilnější a bezpečnější provoz zařízení.
Přesná rozvodná skříň Shangyu CPSY® je vhodná pro důležité uživatele energie, jako jsou elektrárny, rozvodny, průmyslové a těžařské podniky, telekomunikace, banky, finance, vládní a IDC datová centra nebo podniky jako AC 50Hz, maximální pracovní napětí do 660V, maximální pracovní proudu do 5000A v rozvodné soustavě elektrické energie. Používá se pro přeměnu a řízení rozvodů silových rozvodů strojovny, ovládání motorů a osvětlení a dalších silových rozvodných zařízení. Přijímá dvoukanálovou distribuci energie a lze jej použít pro přepínání mezi napájením ze sítě a napájením ze sítě nebo napájením ze sítě a spouštěním záložního napájení v systému elektrické sítě. Zajistěte nepřetržité napájení zdroje energie a používejte elektrické zařízení k zajištění spolehlivosti jeho napájení.
Přesnou rozvodnou skříň lze použít s jednotkou pro sběr úniku k realizaci funkce online monitorování úniku. Zároveň jej lze použít s příslušenstvím teplotního čidla pro sledování teploty ve skříni hlavy sloupu v reálném čase, což zlepšuje bezpečnost napájecího systému v počítačové učebně. Má vysokou lámavost a dobrou dynamickou a tepelnou stabilitu. Struktura je pokročilá a přiměřená, elektrické schéma je praktické, sériové a všestranné, různé jednotky schématu lze libovolně kombinovat, jedna skříň pojme mnoho obvodů, šetří podlahovou plochu, krásný vzhled, vysoká úroveň ochrany, bezpečná a spolehlivá, s výhodami Díky snadné údržbě je to nezbytný produkt pro systémové integrátory v průmyslu UPS. Tento produkt vyhovuje normám IEC439 a GB/T251 "Nízkonapěťové výsuvné rozváděče kompletní sady". Je to nepostradatelný produkt v počítačové učebně. Úzce spolupracuje s UPS, velikost lze přizpůsobit a lze z ní vyrobit i typ rozvodné skříně. Konkrétní plán rozvodu energie závisí na projektu.
Ve srovnání s ostatními výhodami CPSY® Precision Power Distribution, jak je uvedeno níže:
● Spolehlivost:
1. Všechny komponenty jsou standardizovány, zpracovány pomocí importovaného CNC zařízení a testovány výrobcem.
2. Je vyroben z vysoce kvalitních ocelových plechů pro studené kolejnice, hliníkových pozinkovaných plechů dovezených z Jižní Koreje a pozinkovaných plechů bez zinkových stříkanců. Vnější povrch byl elektrostaticky nastříkán a dosáhl mezinárodní pokročilé úrovně.
3. Vysoce spolehlivá základní deska počítače komplexně monitoruje různé provozní parametry systému a komplexně je zobrazuje prostřednictvím HMI, čímž zmenšuje prostor zabraný rozvodnou skříní a zvyšuje objemový poměr rozvodné skříně.
●Bezpečnost:
1. Dvouvrstvá konstrukce ochrany dveřního panelu zabraňuje úrazu elektrickým proudem a zajišťuje bezpečnost obsluhy.
2. Nastavte vícevrstvé alarmy pro přetížení smyčky, přepětí, podpětí, třífázovou nesymetrii, přehřátí izolačního transformátoru, selhání ochrany před bleskem a další parametry.
● Jednoduchost:
1. Díky použití prefabrikovaných komponent a standardizované 19palcové 42U IT/serverové skříni je instalace jednoduchá a rychlá a je lépe kompatibilní s uspořádáním počítačové místnosti.
2. Vybaven velkým interakčním rozhraním člověk-počítač pro usnadnění dotazování na data a nastavení, může monitorovat různé napětí, proud, frekvenci, výkon a další parametry v reálném čase pro dosažení lokalizovaného inteligentního monitorování.
3. Systém nastavitelných fázových sběrnic vyměnitelných za provozu lze vyměnit a rozšířit online, aby byl zajištěn nepřerušovaný provoz systému.
●Bohatost:
1. Bohaté příslušenství, včetně volitelných spínačů vyměnitelných za provozu, vestavěných suchých izolačních transformátorů, modulů ochrany před bleskem a modulů dálkového vypnutí EPO/REPO.
2. Více komunikačních metod, flexibilně přizpůsobených backend systému, využívající standardní komunikační protokol Modbus, podporující RS232, RS485 a další síťová rozhraní
3. Podporuje přizpůsobení více řešení napájení a může implementovat redundantní systémy
●Snadná správa:
1. S kompletním monitorovacím systémem může správce počítačové místnosti řídit provozní stav zařízení v reálném čase, což usnadňuje správu;
2. Přijměte vysoce přesný modulární design s vysokou integrací, abyste ušetřili instalační prostor a kompletní systém nastavitelných fázových sběrnic vyměnitelných za provozu.
3. Kromě monitorování a řízení distribuce energie má také funkce řízení provozních nákladů a řízení bezpečnosti. Je inteligentní, snadno se ovládá a snadno se ovládá, což zlepšuje spolehlivost systému distribuce energie a snižuje rizika.
1. Teplota okolního vzduchu by neměla být vyšší než +40 ℃ a ne nižší než -5 ℃. Průměrná teplota během 24 hodin nesmí být vyšší než +35 ℃.
2. Při vnitřní instalaci a použití nesmí nadmořská výška místa použití přesáhnout 2000 m.
3. Relativní vlhkost okolního vzduchu nesmí překročit 50 % při maximální teplotě +40°C a vyšší relativní vlhkost je povolena při nižších teplotách. (Například 90 % při +20 °C) Je třeba vzít v úvahu vliv kondenzace, která se může příležitostně objevit v důsledku změn teploty.
4. Při instalaci zařízení by sklon vůči svislé rovině neměl překročit 5 %. Zařízení by mělo být instalováno na místě bez silných vibrací a nárazů a na místě, kde elektrické součásti nejsou zkorodované.
5. Když mají uživatelé speciální požadavky, mohou se domluvit s výrobcem.
Materiálové materiály zahrnují především:
80 % rozvodných skříní na trhu je vyrobeno z tohoto za studena válcovaného ocelového plechu, který je pevný a odolný.
Nerezová deska má dobrou antikorozní funkci a rozvodná skříň je odolnější.
GB 7251.1-2013 Nízkonapěťová kompletní spínací a řídicí zařízení
GB/T 7251.12-2013 Nízkonapěťová kompletní spínací a řídicí zařízení
GB 7251.8-2005 Nízkonapěťové kompletní sestavy spínacích a řídicích zařízení Všeobecné technické požadavky na inteligentní kompletní sestavy zařízení
1. Jaké jsou hlavní klasifikace rozvodných skříní?
Rozvodné skříně počítačové místnosti jsou obecně rozděleny do tří úrovní: rozvodná skříň → inteligentní rozvodná skříň → inteligentní přesná rozvodná skříň.
---Podle materiálu lze rozvodné skříně rozdělit na dva typy: dřevěné a kovové. Protože úroveň ochrany kovových rozvodných skříní je trochu vysoká, většina z nich je vyrobena z kovu.
--Na základě konstrukčních charakteristik a použití lze rozvodné skříně rozdělit na ochranné rozvodné skříně, zásuvkové rozvodné skříně atd.
1) Ochranná rozvodná skříň, nazývaná také uzavřená rozvodná skříň (ochranná/utěsněná rozvodná skříň), se týká nízkonapěťové rozvodné skříně, ve které jsou všechny strany kromě instalační plochy uzavřeny. Elektrické komponenty, jako jsou spínače, ochrana, monitorování a ovládání tohoto druhu rozvodné skříně, jsou instalovány v uzavřeném plášti vyrobeném z oceli nebo izolačních materiálů a mohou být instalovány na stěnu nebo mimo ni. Mezi každým okruhem v rozvodné skříni nemusí být žádná izolační opatření, nebo lze pro izolaci použít uzemněnou kovovou desku nebo izolační desku. Obvykle je zde mechanické blokování pro ovládání dveří a hlavního vypínače. Dále je na panelu umístěna ochranná stolní rozvodná skříň (t.j. konzola), s ovládacími, měřicími, signálními a dalšími elektrospotřebiči nainstalovanými na panelu. Komponenty ochranné rozvodné skříně jsou izolovány ochrannými plechy a mají vyšší úroveň. Používají se hlavně jako zařízení pro distribuci energie na výrobních místech.
2) Zásuvková rozvodná skříň (také nazývaná zásuvková rozvodná skříň). Tento typ rozvodné skříně používá ocelovou desku k vytvoření uzavřeného pláště a elektrické komponenty vstupních a výstupních obvodů jsou instalovány ve výsuvných zásuvkách, aby vytvořily funkční jednotku, která může plnit určité úkoly napájení. Funkční jednotky jsou odděleny od přípojnice nebo kabelu uzemněnou kovovou deskou nebo funkční deskou z plastu, tvořící tři oblasti: přípojnici, funkční jednotku a kabel. Mezi každou funkční jednotkou jsou také izolační opatření.
Tento druh rozvodné skříně má vysokou spolehlivost, bezpečnost, kompatibilitu a zaměnitelnost. Jedná se o poměrně pokročilou rozvodnou skříň. Většina v současnosti vyráběných silových rozvodných skříní jsou zásuvkové rozvaděče, které lze použít k ovládání napájení. Průmyslové a těžařské podniky a výškové budovy, které vyžadují vyšší centralizované řízení distribuce energie nebo vyšší spolehlivost napájení.
3) Rozvodná skříň elektrického osvětlení
Rozvodná skříň elektrického osvětlení využívá uzavřenou instalaci a stupeň se liší podle požadavků příležitosti použití. Rozvodné skříně elektrického osvětlení se většinou používají jako nízkoúrovňová distribuční zařízení, například pro řízení distribuce energie ve výrobních závodech v průmyslových a těžebních podnicích.
4) Pevná panelová rozvodná skříň, často nazývaná rozvaděč nebo rozvodnice. Jedná se o otevřenou rozvodnou skříň s panelovým stíněním. Přední strana má ochrannou funkci a zadní a boční strany se také mohou dotýkat živých částí. Lze jej použít pouze v průmyslových a těžařských podnicích s nízkou úrovní ochrany a nízkými požadavky na kontinuitu a spolehlivost napájení. Centralizované napájení v místnosti rozvodny. Rozvodná skříň s pevným panelem se také nazývá rozvodný panel. Její přední část tvoří skříňový panel, který lze použít pro stínění a otevírání a zavírání. Zadní strana a boky jsou otevřené a umožňují přístup k živým zařízením. Pevné panelové rozvodné skříně mají nízkou úroveň ochrany a lze je použít pouze v některých situacích, které nevyžadují vysoký výkon a vyžadují nepřetržité napájení, jako je centralizované napájení v transformátorovnách v průmyslových a důlních podnicích.
2. Hlavní rozdíly mezi přesnými rozvodnými skříněmi a tradičními rozvodnými skříněmi jsou následující:
Položka | Přesná rozvodná skříň/přesná sloupová hlavová skříň | Tradiční rozvodná skříň |
Metr | Vysoce integrovaná základní deska počítače | Přístroj typu ukazatel nebo přístroj typu digitálního displeje |
Aktuální sledování | Sledujte celkový proud, proud každé větve třífázového napájení a proud každé výstupní větve do skříně. | Sledujte pouze celkový proud |
Konfigurace obvodu | Vytvořte z počítačové učebny dvouvrstvou obvodovou strukturu, vytvořte stromové monitorování a řízení spotřeby energie, upravte provozní režim a optimalizujte strukturu spotřeby energie | Obvod počítačové učebny má pouze jednu vrstvu struktury a zobrazení rozložení proudu není jasné. |
Udržitelnost obvodu | Usnadňuje údržbu okruhu a šetří čas při výpadku proudu | Pro opravu je třeba odpojit všechny obvody, nízká míra odolnosti proti poruchám |
Sledujte elektrickou energii | Nakonfigurujte napájecí modul pro měření spotřeby energie, dosažení rozumné a ekonomické spotřeby energie a snížení nákladů na energii. | Není zobrazena spotřeba energie a nelze poskytnout údaje o spotřebě energie v počítačové místnosti. |
Zobrazit | LCD displej zobrazuje data přesně | Tradiční mechanický typ, přístrojový displej |
Nainstalujte | Standardní instalace do racku, vzhled odpovídá rozvaděči | Tradiční vertikální instalace |
Integrace zařízení | Vysoká integrace, snížený objem při stejné kapacitě | Velká velikost a zabírá místo v počítačové učebně |
Způsob připojení | Hot-swap připojení, instalace bez problémů | Pevné připojení terminálu vyžaduje profesionální obsluhu elektrikáře |
Objemová rychlost | vysoký | obvykle |
Funkce | Řízení distribuce, řízení provozu a řízení bezpečnosti | Řízení distribuce |
Struktura smyčky | Mnoho | Málo |
Krytá oblast | Malý | Velký |
