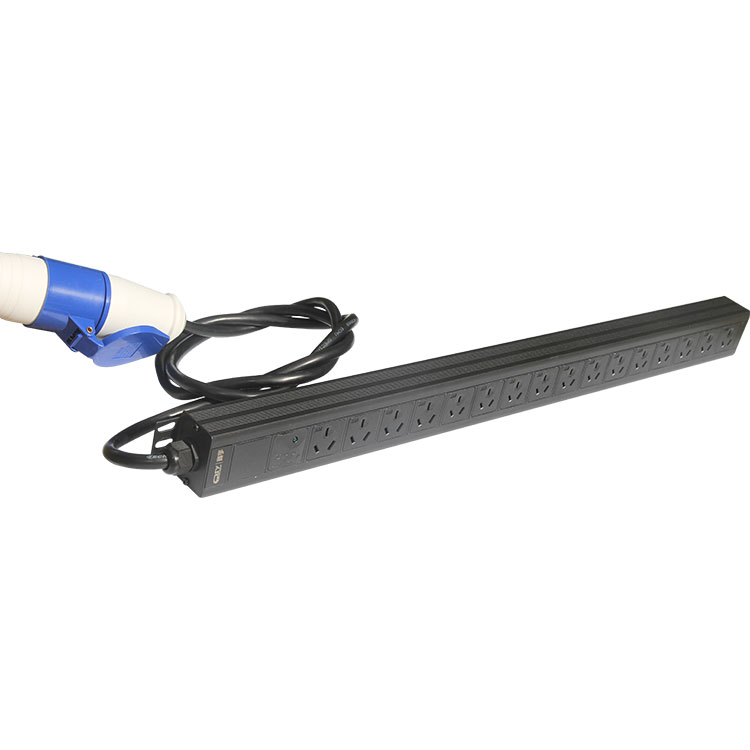

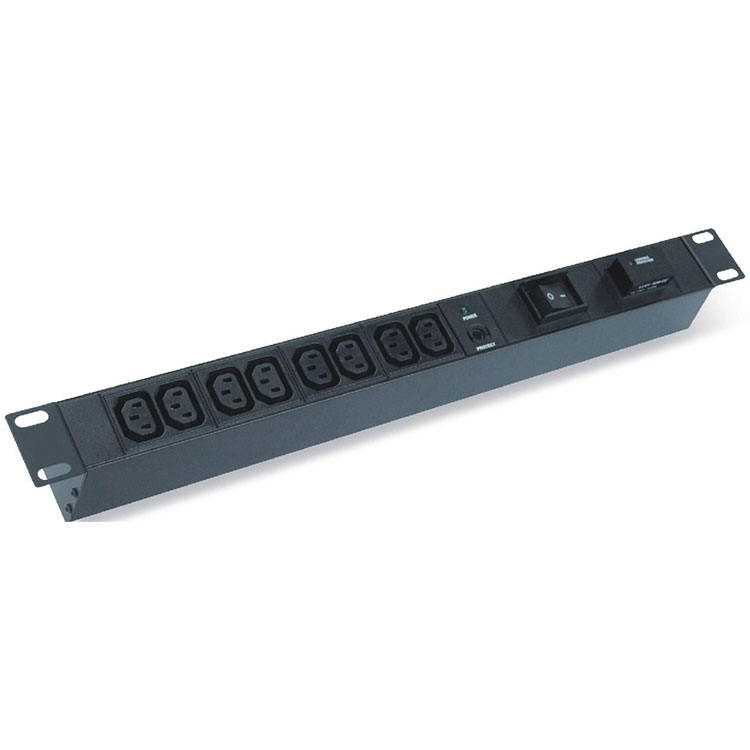

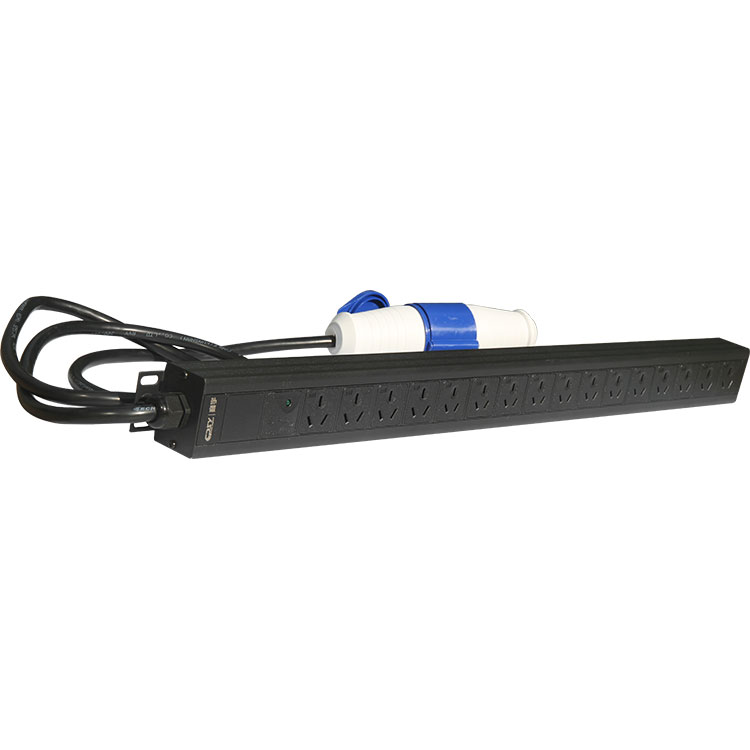

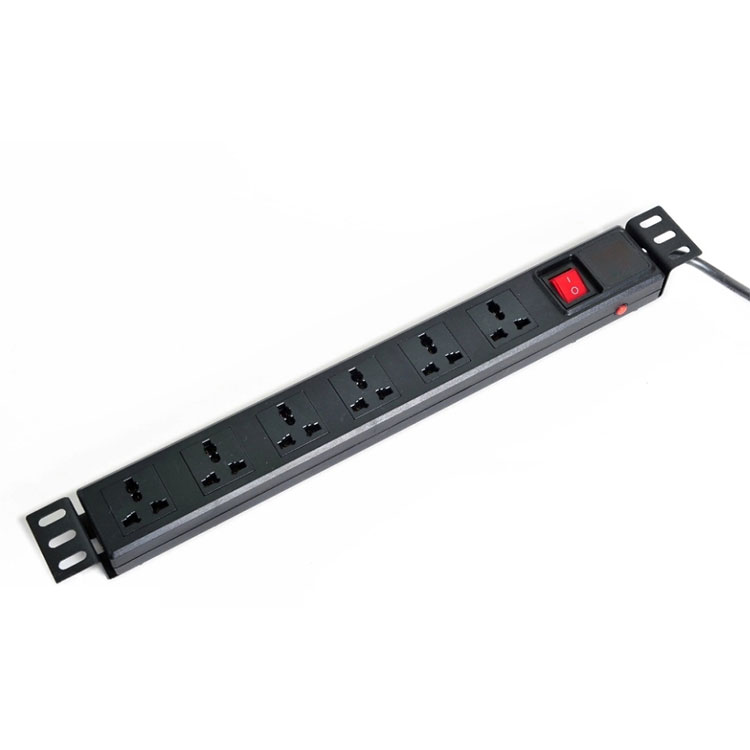

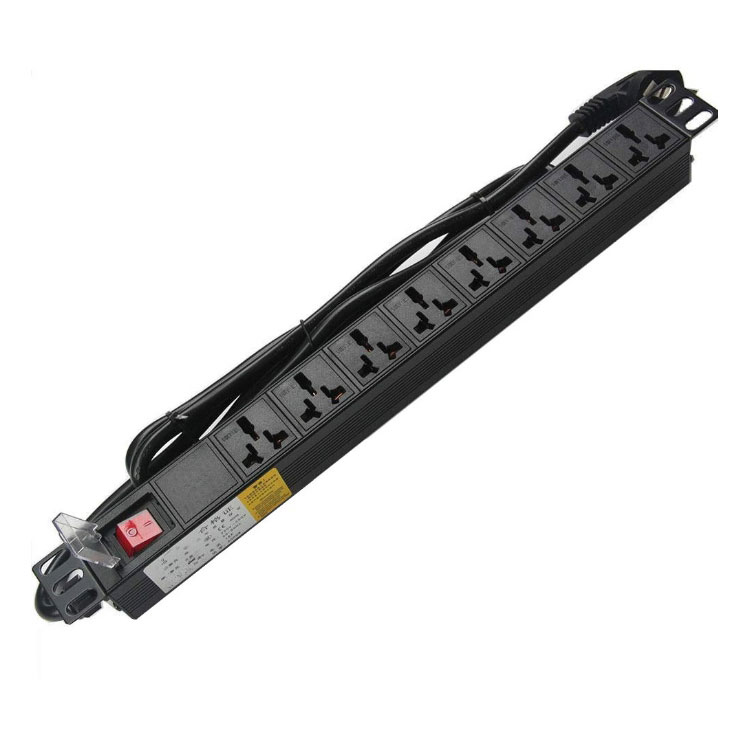

Smart PDU (Power Distribution Unit), také známý jako napájecí zásuvka pro rozvaděče, je produkt určený k zajištění rozvodu elektrické energie pro elektrická zařízení instalovaná ve skříních. Má několik sérií specifikací s různými funkcemi, instalačními metodami a různými kombinacemi zástrček a může poskytnout vhodná řešení distribuce napájení namontovaná do stojanu pro různá prostředí napájení. Aplikace Smart PDU může učinit distribuci energie ve skříni úhlednější, spolehlivější, bezpečnější, profesionálnější a esteticky příjemnější a učinit údržbu napájecího zdroje ve skříni pohodlnější a spolehlivější.
PDU se skládá ze tří částí: zástrčky, propojovacího kabelu a zásuvky. Celkový plášť zástrčky je vyroben z materiálu ABS a kolík je 0,5 mm poniklovaný kolík z fosforového bronzu; Zástrčka využívá integrální proces vstřikování; Pevné a stabilní bez upadnutí jehly. Plášť kabelu je PVC plášť zpomalující hoření. Měděné jádro uvnitř kabelu je čistá měď, izolační plášť je z PVC plastu a černý vnější plášť je z PVC plastu zpomalujícího hoření. Zásuvný design je modulární, s novými národními standardními zásuvkami; Pouzdro zásuvky je vyrobeno z nehořlavého PC plastu se stupněm nehořlavosti UL 94V1; Kovová vložka v objímce je z fosforového bronzu o tloušťce 0,5 mm. Zadní deska využívá proces čisté mědi a spojovací bod mezi čistou mědí a vložkou je spojen trvalým pájením. Pouzdro PDU je vyrobeno z hliníkové slitiny a je potaženo černou barvou. Lehký a minimalistický s dobrým odvodem tepla. Kontrolku lze pro použití rozebrat a vyměnit.
Funkce:
1. Silná kompatibilita rozhraní, schopná dosáhnout duálního vstupu, vstupu IEC zásuvky, vstupu předního panelu produktu, zadního vstupu produktu, vstupu konce produktu a dalších forem;
2. Modulární design s více specifikacemi národních norem, nové národní normy, britské normy, německé normy, americké normy, indické normy, IEC; může uspokojit různé potřeby zákazníků z více zemí
3. K dispozici jsou různé specifikace napájení zástrček, jako je 10A, 16A, 32A, 65A, 125A a průmyslové spojky.
4. Funkce ochrany více obvodů, ochrana před bleskem a přepětím: maximální výdržný proud: 20KA nebo vyšší; Mezní napětí: ≤ 500 V nebo nižší;
5. Alarmová ochrana: LED digitální zobrazení proudu a plné monitorování procesního proudu s funkcí alarmu;
6. Filtrační ochrana: Díky jemné filtrační ochraně poskytuje ultra stabilní čisté napájení;
7. Ochrana proti přetížení: Poskytuje bipolární ochranu proti přetížení, která může účinně předcházet problémům způsobeným přetížením;
8. Zabránění chybné činnosti: Hlavní ovládací vypínač PDU ON/OFF je vybaven ochrannou bariérou, která zabraňuje náhodnému vypnutí, přičemž poskytuje volitelné duální kanály.
9. Pohodlná a spolehlivá instalace: 19palcový standardizovaný design velmi usnadňuje instalaci a vyžaduje alespoň 2 šrouby pro pevné zajištění PDU.
10. Skříňový napájecí rozvod PDU má také výhody, jako je široký rozsah použití, vysoká mechanická pevnost a bezpečné a spolehlivé použití!
11. Materiál sady pro napájecí zásuvky PDU je vyroben z měděného materiálu na měření fosforu, který je jemně zpracovaný a bezpečný a spolehlivý.
12. Široce použitelné pro různé standardní a nestandardní skříně s životností jednopólové zástrčky více než 5000krát.
Aplikace: Napájecí systém, železniční doprava, bezpečnostní systém, datové centrum IDC, komunikační průmysl, armáda, satelity atd.
Zásuvka PDU je koncové distribuční zařízení, které distribuuje výstupní proud z UPS do různých IT zařízení. Jde o klíčové zařízení, které propojuje napájení a další infrastrukturu s IT systémem a veškerým vybavením v přidružené počítačové učebně pro běžný provoz. PDU je instalován na skříni. Po přivedení síťového napájení k hostiteli UPS je UPS výstupem do rozvodné skříně UPS, která distribuuje energii do každého PDU skříně, a poté PDU dodává energii do zařízení. Napájecí zásuvka PDU je první a nejtěsněji související komponenta při provozu mnoha zařízení a kvalita PDU přímo ovlivňuje výkon každého zařízení.
Ve srovnání s kolegy má CPSY® Smart PDU výhody, jak je uvedeno níže:
1. Vysoký bezpečnostní faktor a úspora nákladů: PDU řídí napájení pomocí ochrany proti přetížení a vypnutí a funkcí ochrany více obvodů, které mohou zabránit nebezpečím, jako je přetížení, vysoká teplota, úniky, údery blesku a přepětí, a maximalizovat bezpečnostní faktor produktu. Kromě toho může tento produkt uživatelům pomoci dosáhnout bezpilotního provozu, ušetřit náklady na pracovní sílu, efektivně snížit náklady na správu a údržbu a má vysokou nákladovou efektivitu.
2. Monitorování napájení v reálném čase, automatická ochrana proti poplachu: PDU může monitorovat parametry napájení, jako je napájecí napětí, proud, činný výkon, jalový výkon a frekvence v reálném čase, což uživatelům usnadňuje ovládání a správu různých energetických zařízení. Pokud dojde k poruše systému nebo celkový proud zátěže překročí hodnotu nastavenou systémem, spustí se automatický alarm prostřednictvím SMS, e-mailu a telefonních hovorů.
3. Podporujte citlivá systémová zařízení zařízení: Napájecí zásuvky PDU mají výhody, jako je technologie PDU, vysoká efektivita práce, silná odolnost proti rušení a spolehlivý výkon.
4. Podporuje dálkové ovládání a je vhodné pro správu: PDU může přistupovat k síti LAN nebo internetu a uživatelé mohou vzdáleně ovládat PDU prostřednictvím počítače a dotazovat se, připojovat, odpojovat nebo restartovat napájení každého zařízení na jeho spodním portu, čímž zcela přeruší omezení vzdálenosti a regionu.
5. Více instalačních metod pro správu pevných a flexibilních strategií: Uživatelé si mohou přizpůsobit konfigurační strategie na základě použití různých energetických zařízení. Na základě správy uživatelských zásad a monitorování událostí tento produkt podporuje centralizovanou správu a automatické řízení cyklu, správu více zařízení současně v jednom rozhraní a nezávislé nastavení cyklu zapnutí/vypnutí, což je pohodlné a praktické.
6. Měření elektrické energie a vyhodnocování spotřeby energie: PDU může řídit spotřebu elektrické energie energetických zařízení, vypočítat účiník a vyhodnocovat spotřebu energie energetických zařízení. Pokud je účiník nízký, ztráta výkonu při přenosu je značná a spotřeba elektřiny se náhle zvýší. PDU může upravit stav spotřeby energie zařízení prostřednictvím nastavení a upozornit uživatele prostřednictvím SMS, e-mailu a dalších prostředků.
7. Dlouhá životnost: S životností až 10 let a více než 10 000 zásuvkami vyměnitelnými za provozu je mnohem lepší než běžné zásuvky.
Položka | běžná zásuvka | PDU |
Napájení | 10A | Více požadavků, jako je 10A, 16A, 32A, 65A, 125A atd. |
Materiál | Obyčejný plast | Dovezený PC materiál zpomalující hoření nebo celý kov |
Funkce | Pouze s funkcemi jako je přetížení výkonu a celkové ovládání je výstup monotónní | Existuje více funkcí, jako je ochrana před bleskem, hlavní ovládací spínač, ochrana proti přetížení, zobrazení proudu a napětí, funkce vzdáleného monitorování, online detekce teploty a vlhkosti snímání kouře atd. Výstup lze přizpůsobit podle národních norem, amerických norem, mezinárodních IEC, německé normy atd |
Život | Životnost 2-3 roky, připojení a odpojení 4500-5000 | Životnost 10 let, vyměnitelné za provozu nad 10 000 |
1. Při instalaci horizontálního PDU by měl být vyhrazený instalační U prostor pro PDU. Při instalaci vertikálního PDU do skříně by měla být poloha horizontálního panelu na straně skříně zarovnána s instalační velikostí PDU;
2. Věnujte pozornost indikátorům nárůstu teploty a změnám proudu na PDU, abyste zjistili, zda zařízení funguje správně
3. Instalace by měla být umístěna mimo zdroje tepla a zásuvky PDU by neměly být instalovány v blízkosti radiátorů, ohřívačů, zesilovačů, pecí nebo jiných předmětů, které generují teplo;
4. Nepoužívejte zásuvky PDU v oblastech s vodou, v blízkosti vody nebo s vysokou vlhkostí vzduchu a nedotýkejte se zásuvky PDU nebo zástrčky mokrýma rukama;
5. Nelepte ani neomotávejte kovové předměty nebo jiné vodivé materiály kolem napájecího kabelu napájecí zásuvky PDU.
6. Výkon rozvodné zásuvky před skříní by měl odpovídat výkonu obvodu rozvodné větve skříně hlavy sloupu a výkonu PDU, jinak sníží index spotřeby energie;
1.Podle materiálů. Jádra zásuvek PDU lze rozdělit na výrobu z čistého stříbra. výroba cínu, fosforu a mědi. a výroba mědi. Jsou seřazeny podle dobré vodivosti. vysoký bezpečnostní výkon. a vysokou pevností. s výrobou čistého stříbra>výroba cínu a fosforu mědi>výroba mědi. Vnitřní elektroda patice PDU je vyrobena z 0,5-0,6mm silného fosforového měděného plechu. a povrch je upraven niklováním. který je antikorozní a není snadné změnit barvu. Oxiduje se pouze při teplotách nad 600 ℃ a má vysokou tvrdost. Plášť zásuvky PDU je vyroben z vysoce kvalitních mechanických vlastností průmyslové kvality. elektrická izolace. zpomalení hoření. a hladkost PC materiálu. Může odolat testu zpomalování hoření při hoření 850 ℃. dosáhnout nehořlavosti UL94V-0. a vydrží 125 ℃ vysokou teplotu bez deformace. Ve stejnou dobu. má také silnou stabilitu. zajišťující dlouhodobé nepřetržité používání.
2. Podívejte se na strukturu: Struktura zásuvkových spínačů PDU se dělí hlavně na dva typy. jeden je posuvného typu. a druhý je houpací typ. Posuvný spínač zvětšuje kontaktní plochu mezi vodiči a elektrickými zařízeními. má vlastnosti, jako je silný zvuk. pohodlný a elegantní dotek. má antioxidační vlastnosti. a obtížně se uvolňuje a má špatný kontakt. Výkyvný spínač má výhody, jako je čistý a ostrý zvuk. dlouhá životnost. a dobrou stabilitu. ale má také nevýhody, jako je malá plocha. snadná oxidace. a špatný kontakt elektrických součástí. Vnitřní zapojení zásuvky PDU má paralelní strukturu všech měděných pásků (sloupků). a měděné hřebíky a měděné pásy jsou nýtovány jmenovitou silou 10 kN. Za studena lisované koncové měděné hřebíky se používají pro průmyslové nýtování. zajištění spolehlivého připojení.
3.Povrchové zpracování: Při nákupu zásuvek PDU. je důležité sledovat řemeslné zpracování povrchu. Kryt by měl být vyroben z profesionální hliníkové slitiny, která splňuje požadavky průmyslové kontroly. Povrchová úprava by měla využívat technologii eloxování. která je hladší. odolnější proti opotřebení. a zabraňuje otřepům a poškrábání povrchu. takže použití je velmi pohodlné. V minulosti. u podobných výrobků se pro povrchovou úpravu používá technologie stříkání. který byl drsný a náchylný na škrábance a loupání laku. a otvíral nebo zavíral relativně pomalu.
4. Vzhledem k ceně a poprodejnímu servisu: Při nákupu zásuvek PDU. je nutné vycházet ze skutečných potřeb. a rozumné konfigurace produktů a prodejní ceny mohou přitáhnout pozornost lidí. Vhodnější je volit produkty s vysokou nákladovou efektivitou.
