Tradiční počítačové místnosti základnových stanic mají mnoho nedostatků, jako je velká podlahová plocha, dlouhá doba výstavby, vysoké stavební náklady a vysoká spotřeba energie na provoz. Náhrada tradičních počítačových místností základnových stanic má však výhody malých rozměrů, rychlé výstavby staveniště, nízkých nákladů a nízké spotřeby energie a může být široce používána v Integrované skříně pro různé klimatické podmínky se staly první volbou lidí. Venkovní integrovaná skříň je bezpečná, spolehlivá, odolná proti krádeži, nízká hlučnost, dobrý odvod tepla, malý půdorys, flexibilní instalace, demontáž a přeprava, nízké náklady a nízká spotřeba energie. Zařízení základnové stanice je instalováno ve skříni. Napájecí zařízení, baterie, zařízení pro regulaci teploty, přenosová zařízení a další podpůrná zařízení mohou splnit potřeby rychlého vytvoření webových stránek. Venkovní integrovaná skříň je speciálně přizpůsobena pro výstavbu sítě China Tower/4G/5G. Integruje chladicí systém, skříňový systém, systém distribuce energie, systém nepřerušitelného napájení, systém monitorování dynamického prostředí a systém elektroinstalace. Jedná se o továrně přednastavené a rychlé inženýrství na místě. , která dokáže vyhovět potřebám podnikání v datových centrech na rychlé připojení k internetu a vyřešit současné problémy s nevyhovující tepelnou izolací, vysokou spotřebou energie, obtížnou dopravou a skrytými technickými riziky prostřednictvím modularizace, standardizace a diferencovaného materiálového designu.
Shangyu CPSY® kombinuje zkušenosti s instalací, laděním, údržbou a implementací správy stávajících vyspělých aplikačních produktů a prodejních produktů, aby vytvořila inteligentní venkovní integrovanou skříň speciálně pro důležité venkovní síťové systémy. Venkovní integrované skříně hluboce integrují produkty infrastruktury datových center, včetně více subsystémů, jako je UPS, rozvod energie, chlazení, skříně, požární ochrana atd., a dosahují celkové správy všech systémů prostřednictvím monitorovacího systému, což zjednodušuje proces návrhu a konstrukce. Přijímá žárově pozinkovaný plech o tloušťce větší než 1,5 mm, který se skládá z vnější krabice, vnitřního kovového obrobku a sestavy příslušenství. Používá se hlavně pro body pohybu směrem dolů DSLAM, základnové stanice bezdrátové komunikace, distribuci energie, městskou dopravu, komunikační systémy nové generace 5G a sítě. Komplexní obchodní přístup, přenosová spínací stanice, přenos nouzové komunikace atd., přizpůsobení různým venkovním scénám, jako jsou střechy, ulice, horské oblasti, podél železnic a prostředí s vysokou a nízkou teplotou, splňující potřeby zákazníků na úsporu energie a snížení emisí, rychlé nasazení a potřeby přizpůsobení podle více scénářů.
S rozvojem velkého počtu nových komunikačních uživatelů, neustálým zlepšováním mobilní šířky pásma a inovací komunikačních služeb budou i nadále existovat požadavky na výstavbu komunikační sítě. Venkovní integrované skříně představují integraci a miniaturizaci hlavního vybavení komunikačního místa, modularizaci podpůrných komponent a Trend rozvoje v odvětví úspor energie a snižování emisí snižuje tlak na zákaznická místa k získávání informací a je navržen tak, aby vyhovoval potřebám zákazníků pro flexibilní expanzi. a rychlé rozložení. Venkovní integrovaná skříň má velmi dobrý tepelně izolační výkon a používá se v komunikačních systémech přímo ve skříni A, která zajišťuje mechanickou a environmentální ochranu vnitřního komunikačního zařízení ve venkovních klimatických podmínkách. Vyznačuje se tím, že se vyrábí v továrně, snadno se přepravuje a instaluje na místě a umožňuje vstup a obsluhu oprávněnému personálu. Jedná se o skříň, která může integrovat hlavní zařízení, napájení systému, komunikační stejnosměrný napájecí rozvod, monitorování prostředí, chladicí zařízení, baterie a uzemnění ochrany před bleskem a integrovanou skříň, která zajišťuje venkovní pracovní prostředí a řízení bezpečnosti pro základnovou stanici.

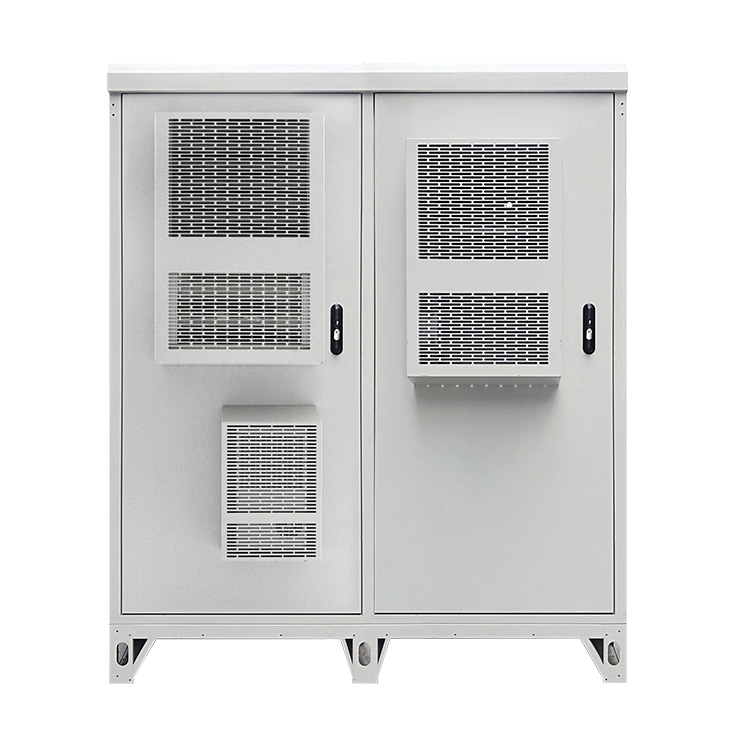

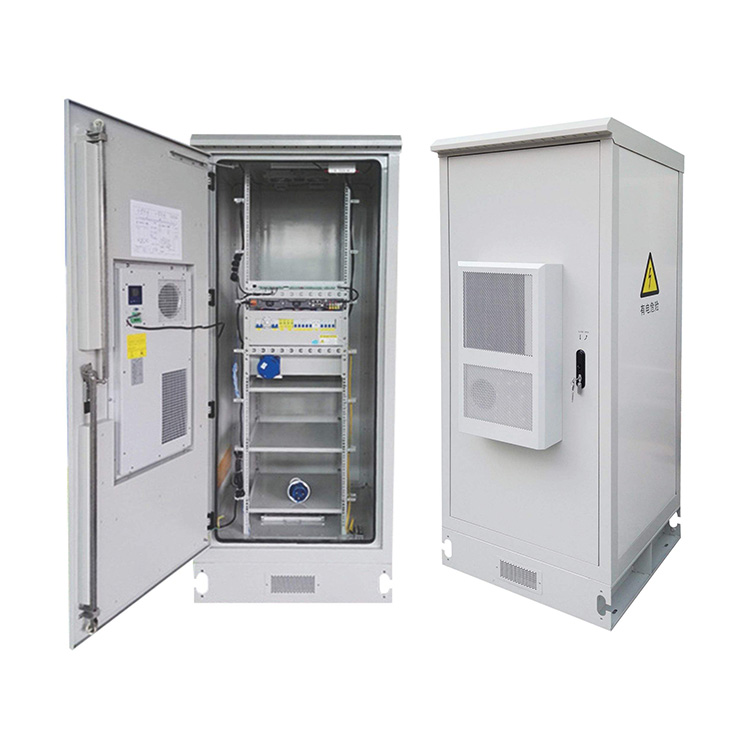

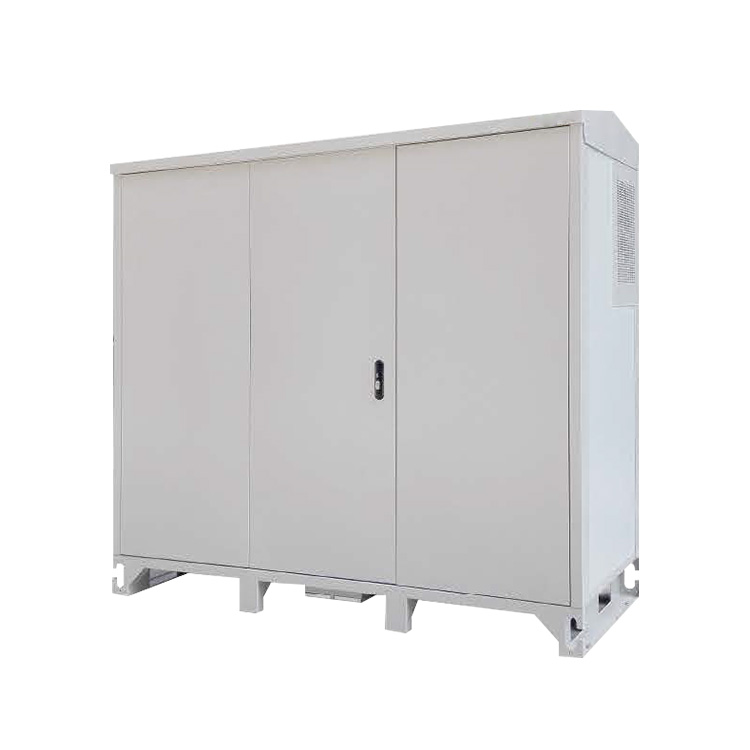

Venkovní integrovaná skříň Shangyu CPSY® se skládá z vnější krabice, vnitřních plechových dílů, průmyslové klimatizace, rozvodné jednotky, spínaného zdroje, UPS, záložní baterie a dalšího příslušenství. Přijímá sendvičovou strukturu kovového sloupového rámu a celkový materiál je za studena válcovaný / pokovený zinek / nerezová ocel + sendvičový panel EPS / PU nebo izolační bavlna PEF různých tlouštěk. Vyrábí se z vysoce kvalitního ocelového plechu válcovaného za studena nebo nerezové oceli. Základna je vyrobena z ocelové kompozitní konstrukce nebo žárově pozinkovaného plechu o tloušťce 1,5 mm nebo více. Povrch je vyroben z antistatického stříkaného plastu. Má dobrou odolnost proti nárazu, odolnost proti krádeži a stárnutí a prošel národní třídou prachotěsnosti a vodotěsnosti IP56. Dveře skříně mají vestavěnou konstrukci s těsnou mezerou dveří. Úhel otevření dveří je >110°. Dveře skříně obsahují limitní konstrukci. Omezovač dveří má funkci omezení, když jsou dveře ve stavu "otevřeno". Zámek dveří využívá tříbodovou strukturu táhla a uzamykacího dílu, který má pevnou strukturu a je odolný proti krádeži. Vnitřek skříně je rozdělen na prostor pro vybavení a prostor pro baterie podle funkce. Venkovní integrované skříně zahrnují: 1. Komunikační základní stanice venkovní integrované skříně (skříně zařízení, skříně napájecích zdrojů, bateriové skříně, napájecí skříně, komplexní skříně); 2. Rozhlasové a televizní venkovní integrované OLT skříně, napájecí a elektrické venkovní skříně a venkovní širokopásmové přístupové skříně, venkovní síťové skříně, venkovní skříně s konstantní teplotou, venkovní skříně odolné proti dešti, venkovní skříně malých monitorovacích stanic, venkovní bezpečnostní skříně pro video dohled.
1. Podmínky použití: okolní teplota -40℃~+60℃. Je-li teplota příliš vysoká, doporučuje se umístit ochranný kryt proti slunci; okolní vlhkost ≤95﹪ (při +40℃); atmosférický tlak 70kPa~106kPa;
2. Skříň má sendvičovou strukturu, která je rozdělena do dvou typů: 1. Dvouvrstvý plech + PEF izolační bavlna; 2. Plechový rám + sendvičový panel EPS/PU o tloušťce 45 mm.
3. Materiál skříně: 1,5mm tlustý ocelový plech válcovaný za studena/galvanizovaný plech/hliníkový plech/nerezový plech + 10-40mm silná PEF izolační bavlna/45mm silný EPS ocelový sendvičový panel, U-sloup 2mm, nosný rám 1,5 mm, dekorace a Prachotěsné díly 1,2mm; povrchová úprava: odmaštění, odstranění rzi a moření, antikorozní fosfátování (nebo galvanizace), nástřik plastů
4. Složení skříně: skříň + dvířka skříně + základna + horní kryt + rack + zámek skříně, fotovoltaika + zásobník energie + nabíjecí stejnosměrný svazek (volitelně)
5. Typ skříně: 1/2/3 jednotka, jedna kabina, přední jedny dveře nebo přední a zadní dveře (volitelné)
6. Zámek dveří a dveří: Dveře skříně mají vestavěnou strukturu s těsnou mezerou dveří; úhel otevření dveří je >110° a limitní struktura má silné vlastnosti proti krádeži; zámek dveří využívá tříbodovou strukturu táhla a uzamykacího dílu a visacího zámku nebo elektronického zámku (volitelně)
7. Mechanická pevnost: Skříň unese zatížení ≥600 kg, každý povrch unese svislý tlak >980N a vnější konec unese po otevření dveří svislý tlak >200N.
8. Plocha průřezu měděného jádra v uzemňovacím vodiči by měla být >16-50㎟ a detekční odpor by měl být <0,1Q
9. Způsob vstupu kabelu: spodní vstup a výstup. AC vedení, DC vedení, signální vedení a zemnící vodiče by měly být vedeny odděleně a odděleně svázány;
10. Způsob instalace zařízení: Ve skříni zařízení je instalován 19/21palcový nastavitelný standardní stojan.
11. Způsob chlazení: výměník tepla nebo klimatizace (AC1500W), ventilátor + klimatizace
12. Přizpůsobené služby: přizpůsobení velikosti, přizpůsobení vnitřní struktury, přizpůsobení barvy skříně, výchozí mezinárodní šedá RAL7035, profesionální venkovní práškové stříkání
13. Způsob instalace: vnitřní nebo venkovní, tloušťka základny skříně ≥ 2,0 mm žárově zinkovaná ocelová deska, výška základny skříně ≥ 200 mm, přepážky instalované kolem základny, aby se zabránilo vniknutí zvířat
13. Typ hlavního obvodu: třífázový můstek, dvojitá antihvězda; součástky usměrňovače: tyristor, dioda, proudový nerovnoměrný koeficient součástek na stejném rameni: <0,15
15. Počet pulzů v jedné skříni: 6, 12, 24 pulzů (více usměrňovacích skříní v kombinaci s fázovým posunem usměrňovacího transformátoru může tvořit ekvivalent 36, 48, 60, 72 pulzů)
16. Výdržné napětí: Výdržné napětí mezi uzemňovacím zařízením a kovovým obrobkem krabice není menší než 3000V (DC)/1min;
17. Systém řízení teploty: Zařízení skříně bude při práci generovat velké množství tepla, což způsobí zvýšení teploty uvnitř skříně, snížení životnosti elektronických součástek a dokonce i prostoje. K řízení teploty ve skříni je proto nutné použít zařízení pro regulaci teploty, aby byl zajištěn běžný provoz komunikačních zařízení a zároveň se zlepšila životnost a spolehlivost elektronických zařízení.
18. Izolační odpor: Izolační odpor mezi uzemňovacím zařízením a zlatým obrobkem krabice není menší než 2X104M /500V (DC);
19. Kompresorová klimatizace: DC 300W-1500W klimatizace (volitelně)
20. Tloušťka vrstvy tepelné izolace: 50 mm, dobrý tepelně izolační výkon, tepelná vodivost <0,472/(m2.k); stupeň krytí skříně: IP56;
21. Všechny vodivé přesahy přípojnic jsou frézované, s drsností lepší než Ral.6, rovinností lepší než 25μm, nízkým přechodovým odporem a nízkou ztrátou výkonu.
22. Integrovaná skříň integruje chladicí systém, skříňový systém, systém distribuce energie, nepřerušitelný zdroj napájení, systém monitorování dynamického prostředí a elektroinstalační systém potřebný pro počítačovou místnost. Je předem nastaven průmyslem a vysíláním a lze jej rychle zkonstruovat na místě, aby vyhovoval potřebám rychlého spuštění služeb datových center.
Jméno výrobku | Venkovní integrovaná skříň/jednoskříňka | Venkovní integrovaná skříň / kloubová skříň |
Specifikace produktu (volitelné) | 1.Š*H*V=650*650*1300mm 2.Š*H*V=750*750*1650mm 3.Š*H*V=900*900*2100 mm 4.Š*H*V=600*120 * 2000 mm | 1.Š*H*V=650*650*1300 mm 2.Š*H*V=750*750*1650 mm 3.Š*H*V=900*900*2100 mm 0 4.Š* 20 4.Š* 1650 mm * 2000 mm |
Volné místo | Liší se podle konfigurace | Liší se podle konfigurace |
UPS | 1-3KVA racková UPS, výška 2U | UPS pro montáž do racku 1-3KVA/6KVA/10KVV/15KVA/2OKVA/25KVA volitelně |
Baterie/baterie | Sada baterií 1,2U pro montáž do racku, vybraná podle napětí baterie UPS 2. Náhradní baterie (100AH/150AH/200AH) volitelná | Sada baterií 1,2U pro montáž do racku, vybraná podle napětí baterie UPS 2. Náhradní baterie (100AH/150AH/200AH) volitelná |
Doba zálohování | 15 minut, volitelně 30 minut, 60 minut atd. | 15 minut, volitelně 30 minut, 60 minut atd. |
Modul distribuce energie | Instalace do racku 3U, podporuje duální vstupy, ochrana proti nárazu na úrovni C | Instalace do racku 3U, podporuje duální vstupy, ochrana proti nárazu na úrovni C |
Klimatizace (volitelně) | 1. Žádný otvor pro klimatizaci 2. Otvor pro klimatizaci AC, přesná invertorová klimatizace namontovaná na stojanu 3,5 kW | 1. Žádný otvor pro klimatizaci 2. Otvor pro klimatizaci AC, přesná invertorová klimatizace namontovaná na stojanu 3,5 kW |
PDU (volitelné) | Pro skříň 600*1200*2000mm, vstup 16A, 20ks*10A+4ks*16A výstup, vertikální instalace | Pro skříň 600*1200*2000mm, vstup 16A, 20ks*10A+4ks*16A výstup, vertikální instalace |
Sledování (volitelné) | Klimatizace, UPS, rozvod energie, teplota a vlhkost, detektor kouře, kontrola přístupu atd. | Klimatizace, UPS, rozvod energie, teplota a vlhkost, detektor kouře, kontrola přístupu atd. |
Vnější | Vyrobeno z bílé matné studené oceli, vodotěsný stupeň IP56 | Vyrobeno z bílé matné studené oceli, vodotěsný stupeň IP56 |
Požární ochrana (volitelné) | Automatický protipožární modul 1U pro montáž do stojanu | Automatický protipožární modul 1U pro montáž do stojanu Automatický protipožární modul 4U pro montáž do stojanu |
Funkce:
1. Může dálkově autorizovat odemykací autoritu, vzdáleně sledovat a zaznamenávat stav dveřního zámku, čas otevření a zavření dveřního zámku a informace o odemykači.
2. Skříň používá metody svařování, montáže a montáže. Konstrukce je pevně svařena a má dobrou nosnost. Je vhodný pro instalaci ve více scénářích na vrcholcích hor a střechách. Je škálovatelný a lze jej připojit k platformám třetích stran.
3. Použijte plné CNC zpracování k vytvoření skříně z hliníkové slitiny nebo nerezové oceli, abyste účinně zabránili místnímu přehřátí skříně; celá skříň je postříkána plastem nebo natřena, aby se zabránilo rzi, korozi, prachu, slunci a dešti.
4. Integrovaný design, rychlé nasazení, plug-and-play, vysoká integrace, malé rozměry, krátká doba výstavby, úspora místa, snadná expanze a migrace, nízké stavební náklady a nízká spotřeba energie
5. Modulární konstrukce rozvodu energie, napájení, chlazení atd., konfigurace na vyžádání, vysoká spolehlivost, bezúdržbovost, spuštění a zastavení jedním kliknutím, rychlá montáž, přizpůsobení více scénářů; přizpůsobitelné různým kombinacím napájecího systému, což usnadňuje upgrady
6. Plně utěsněný design, šetrný k životnímu prostředí, tepelně izolační a energeticky úsporný, vynikající výkon, izolace a antistatický, prachotěsný a antikorozní, zlepšuje bezpečnost a prodlužuje životnost zařízení usměrňovače.
7. Vysoce výkonné řešení odvodu tepla, průmyslové klimatizace namontované na dveřích/na boku, ventilační zařízení průmyslové kvality, design vzduchového chlazení a izolační vrstvy, stabilní a spolehlivý, dlouhá životnost, nižší teplota a udržování konstantní teploty a vlhkosti v skříňka
8. Zámek dveří venkovní skříně proti krádeži, vysoký stupeň ochrany IP56, dokonale zvládne drsné venkovní prostředí a různé druhy počasí.
7. Kompletní ochranná opatření, sledování teploty vzduchu, vlhkosti, teploty vody v reálném čase, tlaku vody, průtoku vody, úniku vody, objemu vzduchu, teploty komponent atd. ve skříni, není třeba kontrolovat místo.
9. Chytrý dveřní zámek proti krádeži, zachycení kamery; horní část je skloněna dolů, aby se zabránilo dešti, a prachotěsná síť na vstupu kabelu zabraňuje hmyzu a prachu, snadno se čistí a opravuje a je odolná proti korozi.
10. Stabilní a spolehlivé monitorování dynamického prostředí, všestranná detekce poplachového signálu, hlášení poplachových informací v reálném čase; může realizovat a nahrávat alarmy, jako je výpadek proudu, výpadek proudu, kontrola přístupu, teplota, vlhkost, kouř, ponoření do vody, napětí baterie atd. (volitelné) .
11. Struktura jednotlivých rozvaděčů a společných rozvaděčů je stejná, s vyhrazenými instalačními rozhraními. Klimatizace lze podle potřeby zvýšit nebo snížit. Výrobek se snadno roztahuje, odolává tlaku a deformaci; lisovací tvarovka součásti využívá vyváženou konstrukci s pevnou silou a dvojitou izolaci;
12. Inteligentní ladění jedním kliknutím, efektivní provoz, vybavený vysoce účinným rektifikačním modulem, návrhem řízení teploty a analýzou a řízením energetické účinnosti na úrovni lokality, díky čemuž je provoz efektivnější.
13. Přijměte přizpůsobení, kombinujte různé charakteristiky různých projektů a používejte prostředí k přizpůsobení, více v souladu s potřebami na místě, a dosáhněte spokojenosti zákazníků včas a efektivně.
14. Skříň má velkou kapacitu, vícedveřovou strukturu, flexibilní vnitřní instalační prostor a vzhled, snadnou instalaci a údržbu a sledování a odezva na blízkém konci ve skříni je včasnější, přesnější a efektivnější;
15. Standardně se dodává s rozhraními kategorie 6 a podporuje různé periferie; externí rozhraní nouzového napájení je vyhrazeno a vnitřní zařízení mohou být během výpadku napájení napájena z externího napájecího systému.
16. Použijte kabely zpomalující hoření, volitelný rozvod střídavého proudu nebo distribuční jednotku stejnosměrného proudu (svítidla DC-48V); volitelná lithiová baterie/olověná baterie jako záložní zdroj napájení (volitelně)
17. Integrované elektrické vedení a systém distribuce AC/DC napájení s přiměřeným uspořádáním, flexibilními metodami zapojení, snadnou obsluhou a údržbou zavádění kabelů, upevnění a uzemnění, jako jsou kabelové žlaby a stojany pro správu kabelů.
18. Způsob vstupu kabelů do skříně je zespodu. Napájecí kabel, signální kabel a optický kabel mají nezávislé otvory pro kabelové vstupy a nebudou se vzájemně rušit.
19. Hlavní zařízení, zařízení pro regulaci teploty a elektroinstalační moduly ve skříni jsou navrženy v samostatných oddílech, aby se usnadnila budoucí odstupňovaná údržba.
20. Vysoce účinné řešení venkovního napájení, jednoduché zřízení místa, kompaktní struktura systému, skříň podporuje rychlou montáž, podporuje více vstupů a výstupů energie, což usnadňuje výběr místa a stavbu.
21. Inteligentní alarmy, klasifikované časové a regionální zprávy mohou shromažďovat několik typů informací a splňují celkové technické požadavky projektu odstranění lokality; místní alarmy jsou propojeny se vzdálenými alarmy, vysoce přesným vzdáleným centralizovaným monitorováním a stránkami podpory vzdálených alarmů, e-maily a textovými zprávami.
22. Inteligentní propojení, otevírání dveří je spojeno s osvětlením a fotografováním; teplotní čidlo je propojeno se spouštěním a vypínáním klimatizace, teplotní čidlo + stav klimatizace je spojeno s nouzovou ventilací, teplotní čidlo + kouřové čidlo je spojeno s hašením požáru.
23. Inteligentní snímání: elektronický zámek na úrovni skříně a magnetický senzor dveří v kombinaci s řadou autorizovaných metod otevírání dveří, otisky prstů, obličeje a hesla, volitelné zvukové a vizuální alarmy a kamery
24. Inteligentní provoz a údržba pro všechny uživatele místa může realizovat vzdálené monitorování provozu a shromažďování dat, stejně jako generování provozních zpráv, podporovat mobilní APP, predikci chyb v reálném čase a rychlé určování polohy, což pomáhá personálu provozu a údržby zaměřit se na základní problémy včas, s malým počtem lidí ve službě A vzdálený provoz a údržba, systémoví inženýři poskytují online pomoc kdykoli a systém podpory provozu a údržby je inteligentnější.
Ochrana proti zničení zámku splňuje požadavky třídy B v GA/T 73-1994.
Splňujte požadavky IP55 v GB 4208-2008
Splňují požadavky IP45 v GB 4208-2008
Vyhovuje průmyslovému standardu YD/T1537-2015 test venkovních skříní pro komunikační systémy
Vyhovují standardu YD 5083-2005/YD5096-2005 telekomunikační zařízení pro testování odolnosti proti zemětřesení
Splňujte požadavky testu A na zpomalení hoření podle GB5169.7
Dodržujte požadavky na plochu otvoru pro vypouštění vodíku podle národní normy GB7260.1
Splňuje požadavky třídy B na ochranu proti vandalismu v GA/T 73-1994 "Mechanický zámek proti krádeži"
Široce se používá ve vysokorychlostních systémech výběru mýtného bez mezipřistání, vysokorychlostních železničních tratích, síťových komunikacích, dálnicích, národních sítích, městských metrech, monitorování životního prostředí, bezdrátových komunikačních základnových stanicích, včetně systémů 3G nové generace, komunikačních/síťových integrovaných službách , přístupová/přenosová ústředna, nouzová komunikace/přenos atd., chemický průmysl, tavení, výroba papíru, výroba vodíku, ropa, těžba, vojenský průmysl, vědecký výzkum, rozhlas a televize, monitorovací stanice, elektrická energie, energie, doprava, zabezpečení, výkonové zesilovače, projekce, ovládání osvětlení a další průmyslová odvětví, obchodní místa (telekomunikace, finance, energetika, rozhlas a televize, maloobchod), malé podniky, pobočky velkých podniků, vláda, vzdělávání, lékařská péče, cloud computing okrajová datová centra, průmyslové a komerční nouzové napájecí zdroje, přepínání špiček, ořezávání špiček a plnění údolí, rozšiřování systému, vyhlazování nové energie Většina aplikačních scénářů, jako je výstup, poskytování vysoce výkonného stejnosměrného napájení zátěžím atd.
1. Předprodejní vzorky produktů
-- Specializovaný personál provádí hloubkový průzkum potřeb zákazníků, plně rozumí potřebám zákazníků a navrhne a vytvoří výkresy zdarma.
--Poskytujte bezplatné produktové brožury, vzorky, zkušební zprávy, nabídky, přepravní kontakty a další služby
2. Stavební služby při prodeji
-- Uspořádejte plán výroby podle dodací lhůty požadované zákazníkem
- Přísně provádějte kontrolu kvality během výrobního procesu
--Silná logistická podpora
3. Služba sledování po prodeji
--Sledování a zpracování názorů na kvalitu produktů; provádění opakovaných návštěv uživatelů, které jim pomáhají řešit problémy
--Poskytujte testovací služby pro stavební produkty a poskytněte bezplatné expresní doručení na staveniště pro chybějící materiály a náhradní díly.
1. Podle potřeb plánování sítě může být integrovaná skříň instalována na zemi, střeše, silnici, svahu a dalších oblastech. Může být instalován blízko země nebo nad hlavou. Při instalaci v oblastech ohrožených záplavami je třeba zvážit požadavky na prevenci povodní.
Díky své jednoduché konstrukci podporuje dva způsoby montáže: kompletní montáž (zdvihání na místě kompletní expedice) a montáž (montáž na místě dodání dílů):
Prefabrikované: Podle potřeby jsou prefabrikované integrované skříně integrovány a instalovány ve výrobních závodech a skladech. Může splňovat potřeby pozemní dopravy, námořní dopravy nebo letecké dopravy a může splňovat požadavky na nárazy, vibrace a zvedání během přepravy.
Smontovaný typ: Podle potřeby lze komponenty integrované skříně dopravit na místo pro standardizovanou montáž.
2. Větší výkon integrované skříně vyžaduje silnější kabely a při navrhování výkopu je třeba plně zohlednit průřez kabelů.
3. Venkovní skříň používá metodu vstupu kabelů směrem dolů. Aby se zabránilo vniknutí cizích předmětů, není na straně venkovní skříně žádný otvor pro vstup kabelu a kabel musí být protažen výkopem. Příkopy je proto třeba předem nastavit na místě.
4. Skříň all-in-one používá spodní kabelový vstup a výkop musí mít nezbytnou prachotěsnou konstrukci a ochranu proti hlodavcům, aby se zabránilo vniknutí cizích látek. Ve výkopu je vyžadována nezbytná vodotěsná konstrukce odolná proti vlhkosti, aby se zabránilo stárnutí kabelu a zkratu, což ovlivní normální provoz venkovní skříně.
5. Neotevírejte dvířka skříně, pokud je vlhkost vzduchu 95 %. Vyvarujte se otevírání dveří skříně, provádění údržby nebo generálních oprav za deštivého nebo vlhkého počasí
6. Instalační operace mohou provádět pouze odborníci. Během procesu instalace přísně dodržujte pokyny v uživatelské příručce.
7. Před instalací je nutné odpojit všechny spínače vnitřního a vnějšího předního stupně, počkat 15 minut a potvrdit, že jsou všechny ve stavu bez napájení.
8. V odpojené poloze musí být ponechána výstražná značka, aby se zabránilo opětovnému zapnutí během procesu instalace. Je vyžadováno nezbytné uzemnění a zkratová spojení.
9. Se živými částmi je třeba manipulovat podle potřeby a izolovat je izolačními materiály, aby nedošlo k poškození personálu.
10. Po odpojení veškerého vstupního napájení počkejte 35 minut, než otevřete dvířka pro kontrolu. Před otevřením dvířek skříně se ujistěte, že uvnitř není proud.
11. Za normálních okolností použijte k vypnutí normální postupy vypínání. V nouzových situacích se musí použít nouzové vypnutí, aby byla zajištěna rychlá reakce a ochrana bezpečnosti lidí a zařízení.
12. Při výběru místa je obvykle vybrán prostor s dobrou ventilací a instalován na otevřeném prostranství nebo na podlaze. Obecně není vhodné instalovat v obytných chodbách nebo obytných místnostech, jinak to ovlivní účinek větrání a odvodu tepla a hluk bude rušit obyvatele při provozu zařízení. .
13. Komponenty, komponenty, díly, pomocná zařízení a instalační rozhraní venkovní integrované skříně jsou všechny standardní a univerzální a jsou vyrobeny převážně z kovových materiálů; při použití instalace na podlahu je třeba zajistit spolehlivou ocelovou základnu nebo cement. Molo by mělo být umístěno mimo nízko položená místa a oblasti s vysokou prašností a mělo by mít kvalifikované uzemňovací řady.
14. Je požadováno, aby na vnější straně skříně nebyly žádné nechráněné šrouby, aby se zabránilo krádeži prostřednictvím vnější demontáže; skříň je vybavena základní konstrukcí a sluneční clonou, která může lépe zabránit korozi způsobené únikem deště, zatímco dveře skříně musí používat režim vícenásobného zámku.
Ve srovnání s ostatními má CPSY® Outdoor Integrated Cabinet následující výhody:
●Vysoká bezpečnost, použití ochrany EMC/RFI, úroveň odolnosti proti zemětřesení 8/9, konstrukce zámku dveří skříně proti krádeži, nelze rozebrat a vysoký koeficient ochrany proti vandalismu.
●Žáruvzdorný izolační bezpečnostní design, vyrobený ze studeného gadoliniového ocelového plechu nebo ekologicky šetrného pokoveného plechu, s dobrými mechanickými vlastnostmi, velkou nosností, kompaktní a přiměřenou strukturou a dobrou zaměnitelností.
●Box má vlastnosti ochrany před sluncem, deštěm, odolností proti korozi, dobrou požární odolností, izolací a trvanlivostí. Je plně adaptabilní na venkovní prostředí a má životnost 15 let, což je o více než 20 % více než u vzduchového chlazení.
●Přijímá standardní 19palcový nebo 21/23/24palcový design racku nebo je navržen jako držák baterie atd., který lze na požádání rozšířit a má velkou všestrannost. Nestandardní plechové pevné konstrukce lze vyrobit i dle skutečné situace zákazníka (volitelně).
●Vysoká úroveň ochrany, úroveň ochrany IP56, kontrola konstantní teploty s nízkou hlučností, teplotní rozdíl mezi skříněmi ≤3℃, konstrukce plechu a metoda svařování dále zlepšují odolnost proti vodě, prachu, korozi a UV záření.
● Snadno se instaluje a lze jej flexibilně instalovat na střechu nebo na krajnici podle požadavků místa. Má silnou toleranci ke klimatu a počasí a dokáže se přizpůsobit různým nízkoteplotním dešťům a sněhu, vysokým chladům a horkům, písečným bouřím a větrným oblastem.
●Používejte ohnivzdorné a nehořlavé izolační materiály (kabely, pryžové pásy, izolační bavlnu) a integrujte systém regulace teploty (pomocí ventilátorů, výměníků tepla nebo klimatizací pro smíšený odvod tepla), abyste dosáhli konstantního teplotního efektu ve skříni .
●Inteligentní konstrukce požárního propojení, požární ochrana na úrovni PACK, detekce blízkého konce, automatická reakce na hašení, rychlá, přesná, včasná a účinná, což může minimalizovat ztráty;
● Ušetřete čas, práci a prostor. Ve srovnání s tradičními skříněmi zabírají venkovní integrované skříně menší plochu – zmenšené o více než 90 %, zkrácení doby výstavby – zkrácené na 1/10 předchozí doby a snížení počtu jednotek mezi jednotlivými funkčními moduly. Body selhání cesty, což výrazně zlepšuje kompatibilitu mezi systémy.
●Vizuální monitorování, vysoká integrace, vzdálená centralizovaná správa, vícenásobné napěťové výstupy, záloha n+1 a prošel jedinou certifikací bezpečnosti IT produktů pro monitorování životního prostředí v oboru.
●Bezobslužné ovládání dat v reálném čase, vícekanálové zobrazení na místních velkých obrazovkách, mobilní aplikace a prohlížeče WEP a podpora centralizovaného síťování v různých oblastech a skříních.
●Použití svařované konstrukce a venkovního procesu elektrostatického nástřiku prášku zajišťuje mechanickou pevnost, tuhost a odolnost proti korozi skříně.
●Dvoucestný pomocný zdroj transformátoru, primární strana může být připojena ke zdroji 480Vac nebo 400Vac a je kompatibilní se 2 hlavními síťovými napětími.
Integrace může operátorům výrazně snížit pronájem půdy a software systému řízení
●Inženýrská instalace je extrémně jednoduchá, všechny subsystémy jsou předinstalované ve skříni, továrna je plně odladěna, produkt je zabalen a přepravován jako celek a instalace na místě je dokončena za 2 hodiny.
Klasifikace venkovních integrovaných skříní
--Podle funkční klasifikace se venkovní integrované skříně dělí na skříně vybavení (kabiny zařízení) a bateriové skříně (bateriové kabiny).
(1) Skříň zařízení: Skříň zařízení používá klimatizaci nebo ventilaci pro odvod tepla (výměníky tepla lze také použít jako zařízení pro odvod tepla), MTBF≥50000h-250000h, skříň zařízení je rozmístěna na pravé straně skříně a je oddělena od prostoru pro baterie přepážkou pro usnadnění tepelné izolace prostoru zařízení.
(2) Bateriová skříň: používá se k instalaci baterií, jejichž cílem je zajistit spolehlivé zásobování energií pro všechna pevná zatížení v průmyslových a komerčních oblastech. Prostřednictvím rozhraní s řídicí jednotkou lze flexibilně konfigurovat různé aplikace a vyměňovat provozní data bateriového systému s jiným zařízením, bateriová skříň využívá k odvodu tepla klimatizaci nebo polovodičové chlazení. Vnější panely skříně jsou polepeny termoizolační vatou pro dosažení tepelně izolačního efektu. Skříň je také vybavena sluneční clonou pro dosažení sluneční ochrany a vodotěsného efektu. Skříň je vybavena odsávacím zařízením pro uvolňování škodlivých plynů generovaných baterií.
---Podle velikosti a místa instalace a přepravy lze rozdělit na dva typy: integrální typ a smontovaný typ.
Celková venkovní integrovaná komunikační počítačová místnost je sestavena v továrně a je vhodnější pro projekty širokopásmového přístupu a vzdálené modulové počítačové místnosti.
Prefabrikovaná počítačová učebna může být instalována a postavena na místě v místě instalace, takže může být aplikována na jakékoli vhodné místo instalace a projekt.
--Podle funkční klasifikace jsou venkovní integrované skříně rozděleny na IT servisní skříně a ETC skříně.
Servisní skříně IT se používají v počítačových místnostech datových center, hlavně ke konfiguraci serverů a přepínačů;
Skříň ETC má následující vlastnosti:
(1) Skříně ETC se musí přizpůsobit různým složitým klimatickým prostředím: slunečnímu záření, prachuvzdorné, vodotěsné, odolné proti vlhkosti, plísním, soli, korozi a musí být odolné proti větru a zemětřesení.
(2) Je přijat inovativní konstrukční návrh „montovaného modulárního systému“, který lze rychle nainstalovat na místě. Každý funkční modul je instalován krok za krokem a jsou vyhrazeny drátěné žlaby, otvory a zásuvné svorky; zařízení se snadno instaluje a vedení kabelů je pohodlné a krásné.
(3) Integrujte napájecí zdroj, napájecí zdroj UPS (N+1) a bateriové zařízení, klimatizační zařízení, zařízení pro distribuci energie, zařízení pro přenos sítě, zařízení pro monitorování prostředí, ochranu před bleskem, požární ochranu, inteligentní řízení přístupu, dynamická data monitorování prostředí sběr/alarm/ Integruje více funkčních modulů, jako je kamerová jednotka a inteligentní řízení teploty do jednoho, a má vlastnosti ochrany proti krádeži, prachotěsné, vodotěsné, antikorozní, vysoká spolehlivost, vysoká integrace, snadná údržba, dlouhý výkon kapacita úložiště, monitorování v reálném čase, inteligentní včasné varování atd.
(4) Poskytovat především integrované úložiště pro stroje na řízení jízdních pruhů portálů, průmyslové přepínače, počítače s mýtným systémem a další zařízení a poskytovat spolehlivé napájení a zálohování pro zařízení portálů, aby byl zajištěn spolehlivý provoz klíčových silničních výrobních zařízení.
(5) Skříň ETC obsahuje počítač mýtného systému, řadič jízdních pruhů, ovladač antény, RSU (Road Side Unit) a další obchodní vybavení. Rychlostní silnice v různých provinciích mají své specifické požadavky a jsou navrženy jednokabinové, dvoukabinové a tříkabinové stroje. typ uspokojit.
(6) Funkce vzdálené správy sítě Systém řízení provozu a údržby back-end zařízení podporovaný dálniční integrovanou inteligentní skříní Yitong Technology může splňovat potřeby strany A a vzdáleně monitorovat stav zařízení v inteligentní skříni integrované na dálnici (pracovní stav zařízení, střídač a opravený provozní stav napájecího zdroje, stav prostředí, stav otevírání a zavírání dveří atd.), řešení pracovních abnormalit nebo poruch zařízení (automatická kontrola, aktivní alarm, 1000 záznamů protokolu, určování polohy GPS, automatické zařízení online atd.), skutečné vzdálená správa času (informační dotaz, konfigurace parametrů, automatická synchronizace, dálkové ovládání spínačů atd.).
--Podle klasifikace množství se venkovní integrované skříně dělí na jednokabinové venkovní integrované skříně, dvoukabinové venkovní integrované skříně a tříkabinové venkovní integrované skříně.
1. Jednokabinová venkovní integrovaná skříň

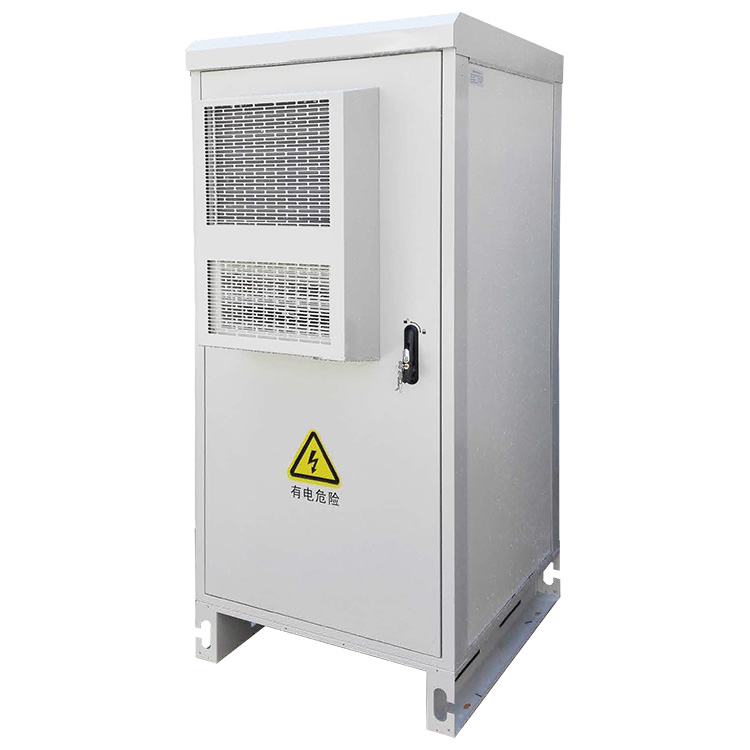

Forma konfigurace jedné skříně: Skříň je rozdělena do různých funkčních oddílů, které se skládají z prostoru pro vybavení + prostoru pro baterie. Normálně kabina zařízení používá typ výměny tepla nebo metodu chlazení vzduchem. Bateriový prostor může volit přímou ventilaci nebo použít polovodičové chlazení nebo klimatizační chlazení podle klimatických podmínek skutečného místa použití.
2.Dvoukabinová venkovní integrovaná skříň

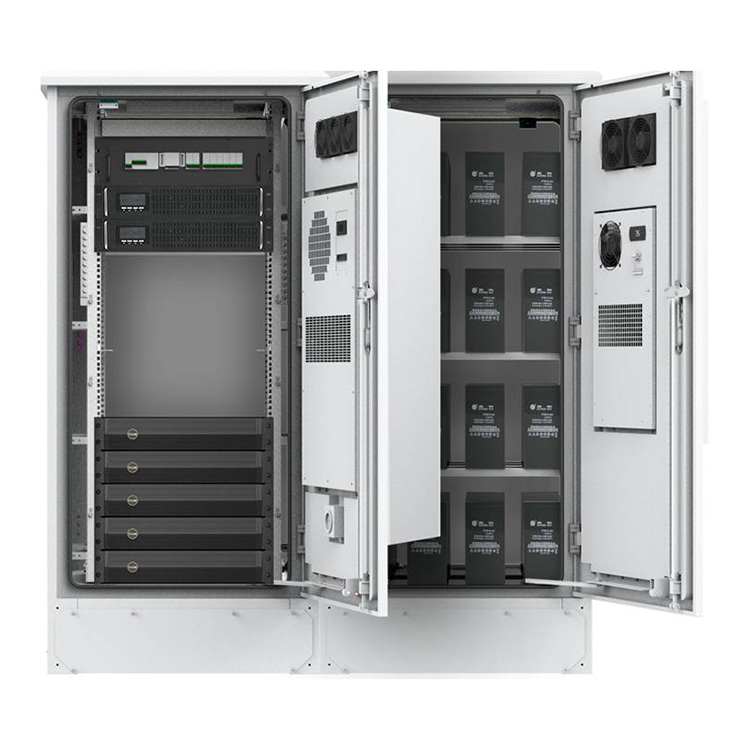

Konfigurace dvou skříní kombinovaná: skříň je rozdělena na různé funkční oddíly, jedna skříň se skládá z přihrádky na vybavení + přihrádka na baterie a druhá skříň je skříň BBU. Kabina zařízení obecně využívá výměnu tepla nebo chlazení vzduchem (v závislosti na použití zařízení lze použít i klimatizaci) a BBU může využívat chlazení vzduchem nebo výměnu tepla.
3.Dvoukabinová venkovní integrovaná skříň
Pro konstrukční model dvousíťových sdílených základnových stanic nebo stanovišť, jako je síť GSM a síť 3G, se kvůli velké kapacitě stanovišť obecně používají tři skříně. Obvykle se skládá ze skříně vybavení 1 + skříně zařízení 2 + skříně na baterie. Prostor pro zařízení obecně využívá výměnu tepla nebo chlazení vzduchem a prostor pro baterie používá polovodičové chlazení a chlazení klimatizací.
Složení venkovní integrované skříně
Skládá se z těla skříně, hlavního zařízení OLT, vestavěného systému stejnosměrného napájení, napájecí jednotky, systému klimatizace a chlazení skříně, zdroje UPS, záložní baterie, optické distribuční jednotky ODF, jednotky dynamického monitorování prostředí, systému osvětlení skříně atd. .
Venkovní integrované skříně OLT lze použít v rezidenčních podzemních parkovištích, chodbách, střechách, zelených pásech a dalších scénářích. Přijímá modulární design, malé rozměry a velmi jednoduchou instalaci. Upevňování a instalaci zařízení mohou snadno dokončit 2-3 osoby. Celá skříň může být navržena jako jednokabinová nebo dvoukabinová, integrující hlavní zařízení OLT, vestavěný spínaný zdroj (modul usměrňovače), záložní baterii, chladicí systém, optický rozvod ODF a další části, skříň je vysoce integrovaná, má výhody zelená ochrana životního prostředí, snížení provozních nákladů a jednoduchá výstavba;
(1) Hlavní vybavení OLT: Kompatibilní s instalací 19palcového a 21palcového standardního hlavního vybavení OLT.
Vestavěný systém stejnosměrného napájení: Přijímá systém stejnosměrného napájení 48V60A, 90A a poskytuje integraci monitorování skříně a výstup na systém napájení. Vybaveno monitorovacím portem pro baterii;
(2) Jednotka distribuce energie: Jednotka distribuce energie poskytuje vstupní spínač blokování oleje/sítě, vodotěsné rozhraní mobilního olejového stroje, modul ochrany před bleskem na úrovni B+C, spínač výstupního vzduchu DC, spínač výstupního vzduchu AC, zásuvka pro údržbu atd. ;
(3) Systém chlazení klimatizace: K odvodu tepla se používají klimatizace s kompresorem AC a pomocné ventilátory. Obecně se k vytvoření chladicího systému používá klimatizace s chladicím výkonem 500W/1500W a pomocný ventilátor.
(4) Baterie: Poskytuje instalační prostor pro 4 baterie pod 150Ah/12V, které mohou pokrýt životnost baterie jednoho OLT zařízení po dobu delší než 3 hodiny.
(5) Dynamická monitorovací jednotka prostředí: Poskytuje alarmy pro řízení přístupu, zaplavení, kouř, abnormality síťového napájení a teplotní abnormality a používá rozhraní RS485 pro připojení k hlavnímu zařízení OLT pro nahrávání monitorovacích signálů do systému dynamického prostředí.
(6) ODF optická distribuční jednotka: integrovaný 12jádrový, 24jádrový, 36jádrový, 48jádrový, 72jádrový, 144jádrový, 288jádrový, 576jádrový dispečerský rám FC-FC, používaný pro ukončení externích optických kabelů a copánků úspěchu na straně zařízení.
(7) Napájecí zdroj UPS: Obecně se používá napájecí zdroj UPS 2KW nebo 3KW.
(8) Osvětlení skříně: Každá samostatná kabina je vybavena sadou LED osvětlení 48V/220V. LED světla lze rozsvítit při otevření dveří skříně.
(1) Hlavní vybavení OLT
Vnitřek skříně obsahuje vestavěný spínaný zdroj, invertorový zdroj, 100AH 48V (železná lithiová baterie, olověná uhlíková gelová baterie, olověná bezúdržbová baterie, gelová baterie volitelně), ochrana zdroje před bleskem, napájecí distribuční jednotka, dynamická monitorování prostředí, kamerová jednotka, bezvodé klimatizace, ventilátory, světla a senzory. Jednotky ve skříni mají standardní 19palcovou instalaci a lze je snadno zapojit. Každou jednotku lze vyměnit nezávisle. Skříň je vhodná pro použití ve venkovním prostředí a je odolná proti dešti, prachu, odvětrávaná a odvádí teplo, odolná vůči UV záření (proti stárnutí), proti krádeži a korozi; skříň má zjevné označení pro označení účelu skříně atd.; velikost skříně závisí na počtu a velikosti podpůrného vybavení. Navrhněte a vyhraďte dostatečný prostor pro usnadnění instalace a údržby zařízení. Rozsah provozních teplot je -40℃~+85℃, provozní vlhkost je ≤95%RH; rozsah provozního napětí podvozku je AC165~AC264V; stupeň ochrany odpovídá IP65.
(2) Jednotka rozvodu energie
Skříň je vybavena 3U rozvodnou jednotkou. Napájecí distribuční jednotka se skládá z 1 kanálu 32A/2P síťového vstupu, 1 kanálu 32A/2P vstupu do generátoru oleje (s blokováním), 1 kanálové ochrany před bleskem úrovně B/2P, 2 kanálů 32A/1P a 4kanálového inteligentního jističe AC výstup, 2-kanálový 16A/1P DC výstup a měděná deska tvoří napájecí distribuční jednotku pro centrální napájení zařízení.
(3) Systém chlazení klimatizace
Přijímá energeticky úspornou stejnosměrnou bezvodou klimatizaci s proměnnou frekvencí a inteligentní ovladač, který automaticky zjišťuje a pracuje podle změn okolní teploty a zaznamenává dobu provozu, spotřebu energie, události a historická data celého systému. Data mohou uložit 100 informací o událostech, 1280 historických datových záznamů, 256 dní lze dotazovat na informace protokolu.
Vlastnosti energeticky úsporné DC bezvodé invertorové klimatizace:
(Ⅰ) Kondenzovaná voda generovaná klimatizačním chlazením využívá jedinečný design k vedení vody do kondenzátoru a využívá teplo kondenzátoru k úplnému spotřebování vody. Dokáže dosáhnout efektu „samovýroby a vlastní spotřeby“ bez vypouštění. Nízkoteplotní kondenzační voda zároveň účinně snižuje zatížení klimatizace a snižuje provozní proud kompresoru, aby bylo dosaženo úspor energie;
(Ⅱ) Koncept je nový a celkový technický design je pokročilý. Od strojů po hardware, od řízení po cloudovou platformu je daleko za svými vrstevníky. Rozumná konstrukce chladicího systému, výběr elektrických součástí a dokonalý design systému čerpání vody jsou rozumné a integrované. Konstrukce, jako jsou jednoduché způsoby instalace, mohou chladit zařízení bez vypouštění kondenzované vody. Hodí se na každé místo a vyřeší všechny drenážní obtíže. Jak je vidět ze struktury na přiloženém obrázku, design je vynikající a komponenty jsou dobře sladěny a je kompatibilní s telekomunikacemi a napájením. Vodotěsnost průmyslových skříní dosahuje IP65 nebo vyšší;
(III) Dodává se s výstupem alarmu bez kontaktu a komunikačním rozhraním RS485;
(IV) Systém je navržen s ochranou proti vysoké/nízké teplotě, díky čemuž je jeho použití bezpečnější.
(4) Baterie
(Ⅰ) Olověná baterie – venkovní integrovaná skříň
Systém venkovních skříní 1KVA: Poskytuje instalační prostor pro 4 baterie pod 150Ah/12V, které dokážou pokrýt životnost baterie jednoho OLT zařízení více než 3 hodiny.
(II) Lithium-železofosfátová baterie – venkovní kontejner
Kapacita: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, maximálně 1720 kWh
Výkon: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, maximálně 800kW
Nabíjecí a vybíjecí proud: Rychlost nabíjení a vybíjení 1C, více bateriových skříní lze flexibilně zapojit paralelně.
(5) Dynamická monitorovací jednotka prostředí
Konfigurace systému dynamického monitorování prostředí: hostitel pro monitorování dynamického prostředí, dotyková obrazovka, teplota a vlhkost, únik z klimatizace, monitorování UPS, měřič napětí a elektřiny
Může poskytnout 1 10M/100M Ethernet port; GPRS+GPS komunikace; 1 měření teploty a vlhkosti; 4 obecné analogové měření (AI); 2 Detekce střídavého napětí; 1 měření celkového napětí baterie; 8 digitální Digitální vstup (DI); 8 digitálních výstupů (DO); 4 sériové porty (včetně 8 sériových portů RS485 a 2 sériových portů RS232) a další funkce.
(Ⅰ) Funkce detekce stavu skříně: Detekce teploty a vlhkosti: Vybavena snímači teploty a vlhkosti, shromažďuje místní zobrazovanou teplotu a vlhkost v reálném čase a nahrává podmínky teploty a vlhkosti ve skříni; pokud je teplota ve skříni příliš vysoká, nahraje se alarm vysoké teploty. Detekce stavu dveří skříně: Detekce stavu dveří skříně v reálném čase, nedovolené otevření dveří skříně a alarm; po otevření dveří skříně je hlášen alarm otevřených dveří. Detekce stavu kouře: V reálném čase detekuje, zda je ve skříni kouř. Když je ve skříni kouř, nahraje se kouřový alarm. Detekce stavu zaplavení: Detekce v reálném čase, zda je ve skříni voda. Když je ve skříni voda, nahraje se povodňová signalizace.
(II) Funkce detekce zařízení ve skříni: Detekce stavu ochrany před bleskem: Detekce stavu ochrany před bleskem v reálném čase. Detekce a monitorování silného proudu 220V: Monitorování a nahrávání stavu napětí v reálném čase. Když je odpojeno napájení ze sítě, je nahrán alarm přerušení napájení. Detekce a monitorování baterie: Monitorování v reálném čase a nahrávání stavu napětí. Když je napětí baterie příliš nízké, odešle se alarm nízkého napětí baterie. Detekce stavu zařízení: Čtěte data 4kanálového zařízení přes RS485 nebo RS232 a nahrajte data do datového centra.
(III) Funkce dálkového ovládání: Ovládání teploty: může dálkově ovládat spuštění a zastavení bezvodé klimatizace. Ovládání ventilátoru: Ventilátor lze spustit a zastavit na dálku. Ovládání světla: Spínač světla lze ovládat dálkově. Ovládání jističe: Vzdálený výpadek napájení a restart jsou možné. Ovládání resetu: Resetování systému lze ovládat dálkově.
(6) Optická distribuční jednotka ODF
Integrovaný 12jádrový, 24jádrový, 36jádrový, 48jádrový, 72jádrový, 144jádrový, 288jádrový, 576jádrový dispečerský rack FC-FC, používaný pro ukončení externích optických kabelů a ukončení pigtailů na straně zařízení .
(7) Nepřerušitelný zdroj napájení měniče
Skříň je vybavena nepřerušitelným invertorovým zdrojem 2KVA/3KVA/6KVA pro napájení zařízení. Vlastnosti zdroje UPS:
(Ⅰ) Čistý sinusový výstup, nulová doba konverze, účinně zajišťující spolehlivost nepřerušovaného provozu zátěže.
(II) Řízení mikroprocesorem CPU, vlastní diagnostika invertorového napájecího systému a vlastní ochrana, což výrazně prodlužuje životnost UPS.
(III) Inteligentní správa, automatické ukládání dat lze realizovat při výpadku síťového napájení.
(IV) Online správa baterií výrazně prodlužuje životnost baterie a chrání investice uživatelů.
(Ⅴ) DC spouštění, není potřeba žádné napájení ze sítě a baterii lze použít ke spuštění UPS a zatížení strojů
(VI) Filtr EMI/RFI za každého počasí zabraňuje chybám dat způsobeným šumem.
(Ⅶ) Lze použít s generátorem k efektivnímu čištění špatné energie generované generátorem.
(VIII) Pomocí technologie modulace šířky pulzu SPWM a výkonového modulu IGBT má silnou ochranu proti rušení a čistý výstupní tvar vlny.
(Ⅸ) Rychlost nabíjení je rychlá a dlouhodobý stroj může poskytnout počáteční nabíjecí proud asi 5-10A. (10) Zelené a ekologické napájení, vstupní účiník je až 95 % nebo více, čímž se zabrání znečištění elektrické sítě.
(8) Osvětlení skříně
Každá samostatná kabina je vybavena sadou LED osvětlení 48V/220V, které lze zapnout při otevření dveří skříně.
Požární bezpečnostní systém: detektor kouře, kontrola přístupu, video, infračervené, osvětlení, firewall, spínač
