Řešení okrajových datových center CPSY®, včetně řešení mikromodulových datových center na úrovni místnosti a řešení venkovních kontejnerových datových center, jsou navržena tak, aby vyhovovala rostoucím potřebám okrajových výpočtů a zajistila kontinuitu služeb pro klíčové aplikace. Řešení venkovních kontejnerových datových center CPSY® lze použít v různých odvětvích a scénářích a snadno se udržuje a nasazuje. Modulární konstrukce také umožňuje rozšíření kapacity, což z něj dělá nejlepší řešení pro venkovní malá datová centra a okrajová datová centra.
Odolné řešení datového centra pro venkovní kontejnery CPSY® je datové centrum s optimalizovaným výkonem (POD), které integruje energetickou infrastrukturu, chlazení a distribuci energie IT a je flexibilně dodáváno. Lze jej umístit na střechy, doly, parkoviště a další místa a je široce používán. jako datové centrum. CPSY® je přední výrobce, který poskytuje širokou škálu řešení venkovních kontejnerových datových center pro snížení nákladů na výstavbu. Řešení venkovních kontejnerových datových center CPSY® je pokročilé venkovní prefabrikované řešení integrovaného datového centra, včetně serverových stojanů, klimatizací, napájecích zdrojů, prevence katastrof, zabezpečení, monitorování a dalších systémů. Řešení poskytuje spolehlivé, stabilní a zelené IT vybavení Provozní prostředí, řešení je vhodné pro více odvětví a scénářů, splňuje požadavky na úsporu energie a rychlé nasazení datových center.
Systém zařízení | Položka | Parametr |
Systém | Rozměry | 1200 mm široká uzavřená dvouřadá skříň se studenou/teplou uličkou doporučená maximální velikost: 1400(D)*3600(Š)*2300(V)mm, výška 2600mm po překlopení světlíku. |
NE.jednomodulové skříně | ≤48 | |
Příkon skříně | Návrhová spotřeba energie 5~8 KW, maximální podpora 14KW | |
Spotřeba energie modulu | ≤ 180 kW | |
Pracovní prostředí | -30℃~45℃ | |
Nadmořská výška | 0~1000 m (více než 1000 m vyžaduje snížení výkonu) | |
Způsob instalace | Instalace na podlahu, lze instalovat s antistatickou podlahou nebo bez ní | |
Skříň | Rozměry | 600 (W) * 1200 (D) * 2000 (V) mm, kontaktujte továrnu Shangyu pro jiné rozměry |
Volné místo | 42U | |
Rychlost páry | 80 % | |
Statické zatížení | 1800 kg | |
Seismické hodnocení | Zemětřesení o síle 9 | |
Environmentální certifikace | RoHS | |
třída IP | IP20 | |
Uzavřený průchod | Světlík | vyklápěcí světlík, světlík do ploché střechy, pevný světlík, šířka: 300(600)mm, prosím kontaktujte továrnu Shangyu pro jiné rozměry |
Koncové dveře | Manuální reverzní dveře, automatické překladové dveře | |
Wireway | Žlab plechové elektroinstalace horského typu | |
Základna | Základna skříně, Základna kanálu (instalace antistatické podlahy) | |
Podlaha | Antistatická podlaha ze síranu vápenatého | |
Distribuce energie | Rozměry | 600 (W) * 1200 (D) * 2000 (V) mm, kontaktujte továrnu Shangyu pro jiné rozměry |
Jmenovitý vstup UPS | 380VAC/400VAC/415VAC (3-fázový 5vodičový), 50/60Hz, PF=0,99 | |
Jmenovitý výkon UPS | 80~300kVA | |
Napájecí modul UPS | 20kVA/30kVA | |
baterie | 38AH~250AH (12V) ventilem řízená olověná baterie, kontaktujte továrnu Shangyu pro další specifikace | |
Distribuční skříň | Vstup: 100A~630A; 380VAC/400VAC/415VAC (3-fázový 5-vodičový); 50/60 Hz | |
Výstup: Vícekanálový 10~63A/3P (1P) volitelný, pro konkrétní konfiguraci kontaktujte továrnu Shangyu | ||
PDU | 32A vstup, 8~24 bit C13 (C19) národní standardní zásuvka volitelná, volitelné komponenty ochrany před bleskem a inteligentní inteligentní komunikační prvky atd. |
|
Funkce detekce | Stav hlavního a bočníku, napětí, proud, účiník, harmonické složky, spotřeba energie atd. | |
třída IP | IP20 | |
Chladící systém | Klimatizace Rozměry |
300(Š)*1200(H)*2000(V)mm |
600(Š)*1200(H)*2000(V)mm | ||
Chladící kapacita | Meziřádkové chlazení: 13~40KW | |
Chlazení na úrovni místnosti: 8~102KW | ||
Vstup | 3-fázový 380VAC, 50Hz | |
Režim přívodu vzduchu | Horizontální přívod vzduchu, přívod vzduchu směrem nahoru a přívod vzduchu směrem dolů | |
Metoda izolace | Uzavřená studená/teplá ulička | |
třída IP | IP20 | |
sledovací systém | Monitorování životního prostředí | Teplota a vlhkost, detekce kouře, inteligentní řízení přístupu, kamera s vysokým rozlišením, únik vody, čtyřbarevné okolní světlo |
Sledování | Napájení, baterie, rozvod elektřiny, klimatizace |

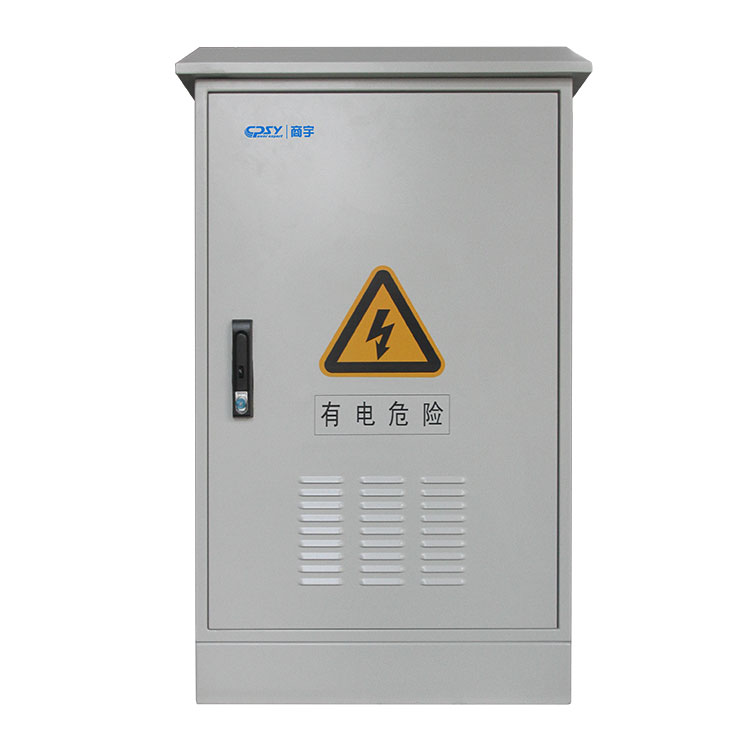

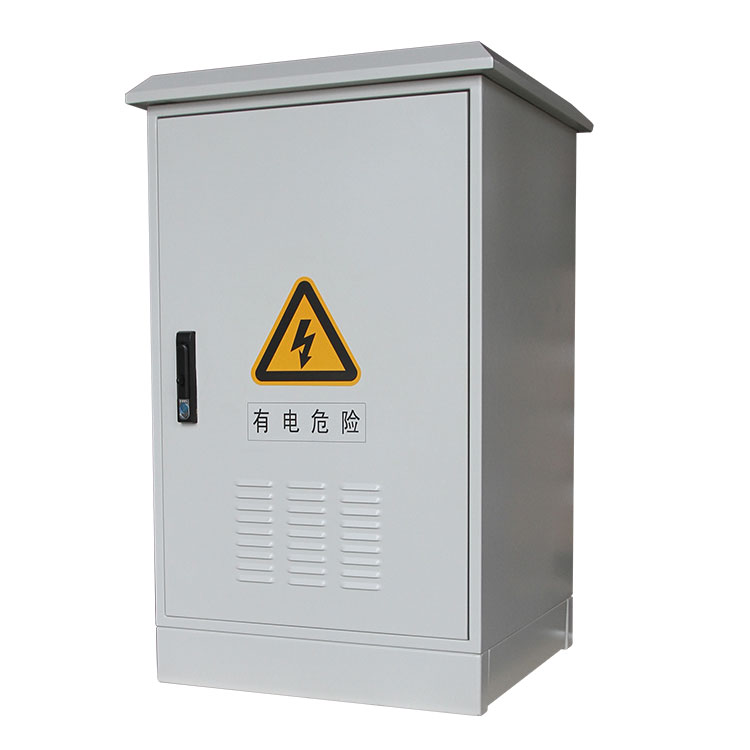

Řešení CPSY® Outdoor Container Data Center
Nosnost: statické zatížení 1000KG
Stupeň ochrany: IP20
Normy: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certifikace: CE, RoHS, UL
Uvolněte místo: Kompaktní struktura, vysoké využití prostoru a vyšší hustota na rack než tradiční datová zařízení.
Rychlá instalace: Kontejnery datového centra CPSY jsou vyrobeny a testovány v továrně. UPS, rozvod energie, baterie, chlazení, stojan, požární ochrana a další subsystémy jsou vysoce integrované a lze je rychle postavit. Může být také umístěn venku a vše, co je třeba zajistit, je napájení a připojení.
Rychlé nasazení: Výstavba tradičních řešení datových center trvá 18–24 měsíců, zatímco řešení kontejnerových datových center o délce 20 stop nebo 40 stop mají flexibilní škálovatelnost a lze je nasadit během několika týdnů nebo měsíců, což může snížit nasazení o 80 %. čas na uspokojení rychle rostoucích potřeb IT.
Rychlejší škálovatelnost: Díky plně modulárnímu konstrukčnímu konceptu je vysoce flexibilní a snáze se rozšiřuje nebo rekonfiguruje než tradiční datová centra.
Zlepšete energetickou účinnost: Pomocí uzavřené architektury horké/studené uličky a účinného meziřádkového chlazení může spotřeba energie na chlazení dosáhnout až 40 % celkové spotřeby energie datového centra, čímž se eliminují horká místa.
Snížení prostojů: Použití lithium-iontových baterií může zkrátit prostoje, protože iontové baterie nabízejí dlouhou životnost, malé rozměry a dobrý výkon při vysokých teplotách.
Ušetřete čas a peníze: Kontejnerová řešení datových center integrují regály, napájení, chlazení, zabezpečení a monitorovací systémy v rámci přepravních kontejnerů, které lze přepravit na vzdálená místa a uvést do provozu co nejrychleji.
Má víceúrovňovou funkci automatického poplachu: poskytuje hlasový poplach, telefonní hlasový poplach, síťové video monitorování atd.
Vysoká spolehlivost: Předem sestavená, předem otestovaná, plně nakonfigurovaná architektura s vysokou přenositelností pro aplikace edge computing. Podpora redundance napájení, nepřetržité chlazení a design lithium-iontových baterií zlepšuje spolehlivost IT zařízení. Při použití vysoce účinných napájecích modulů je účinnost systému UPS až 96,7 %.
Modulární design: Přijetím modulárních jednotek a nezávislých uzavřených konstrukčních konceptů lze každou jednotku instalovat a demontovat nezávisle a lze ji těsně propojit se sousedními jednotkami pro snadnou demontáž a montáž, což poskytuje škálovatelná řešení podle změn nebo růstu potřeb. ; Modulární struktura, modulární sestava podle šířky skříně, výměnná instalace a také vhodná pro údržbu a správu dalšího zařízení v kanálu.
Dobré utěsnění: Všechny moduly jednotky v systému teplé a studené uličky jsou přesně spojeny a každý komponent je utěsněn horním páskem nebo houbovým páskem s dobrým těsnícím výkonem, který nejen zachovává vzhled, ale také zabraňuje úniku studeného vzduchu do studená ulička.
Inteligentní řízení požáru: Kompatibilní se systémem protipožární ochrany díky automatické činnosti horního panelu a klimatizace. Jakmile se v místnosti objeví signál požárního poplachu, horní panel se automaticky otevře a do uličky může vniknout hasicí plyn.
Přizpůsobení: Přizpůsobená řešení pro vaše speciální požadavky, která lze rychle nasadit do vašeho projektu.
Vysoce integrované: Všechny subsystémy jako UPS, rozvody energie, baterie, chlazení, stojany atd. jsou dobře integrovány.
Energeticky efektivní: Plynulá regulace otáček ventilátoru umožňuje vysoké úspory energie.
Nízký PUE: Uzavření horké uličky dále zlepšuje účinnost chlazení. I při 30% nízké zátěži může UPS dosahovat až 95% účinnosti.
Bezpečné a spolehlivé
● Plně uzavřené provedení, v souladu s IP55, vhodné pro různé pracovní podmínky.
● Redundantní návrh klíčových zařízení pro zajištění stabilního provozu systému.
● Má víceúrovňovou funkci automatického poplachu, poskytuje hlasový poplach, telefonní hlasový poplach, síťové video monitorování atd.
● Vestavěný automatický požární poplach a hasicí zařízení pro včasnou prevenci a kontrolu požárů.
Rychlé nasazení
● Integrujte hlavní subsystémy, jako jsou rozvody energie, chladicí systémy, skříně, utěsněné průchody, monitorování a požární ochrana. Tovární předintegrace a předběžné ladění zkracují dodací lhůty.
● Všechny komponenty splňují domácí i zahraniční technické normy, podporují plug-and-play a snadno se instalují. A vyhovuje mezinárodním přepravním předpisům a může být odeslán do celého světa.
● Plně uzavřená konstrukce, utěsněné horké a studené kanály, zlepšuje využití chlazení, snižuje spotřebu a šetří energii.
● Při použití vysoce účinných napájecích modulů je účinnost systému UPS až 96,7 %.
● Nezávisle vyvinuté řadové přesné klimatizace, duální EC ventilátory, elektronické expanzní ventily a frekvenční měniče jsou energeticky úspornější.
Inteligentní řízení
● Centralizovaný monitorovací systém monitoruje provozní stav, napájení ze sítě, okolní teplotu atd.
● Podporuje více způsobů alarmu, včetně zvukového a světelného alarmu, textové zprávy, telefonního hovoru, e-mailu atd.
● Použijte platformu vzdáleného monitorování k dosažení bezobslužného provozu a minimalizaci nákladů na provoz a údržbu.
● 20stopá nebo 40stopá kontejnerová datová centra, která zkracují dobu nasazení o 80 % a mohou být umístěna venku, vyžadující pouze napájení a konektivitu.
mrak
telekomunikace
edge computing
síť pro doručování obsahu
Internetové datové centrum
Datové centrum operátora
Další podniková datová centra
Datová centra pro různá průmyslová odvětví (finance, státní správa, energetika, lékařství atd.)
Ve srovnání s ostatními výhodami řešení CPSY® Outdoor Container Data Center, jak je uvedeno níže:
Tabulka 1 Srovnání mezi kontejnerovým datovým centrem a tradičním datovým centrem
Položka | Tradiční řešení datových center | Venkovní kontejnerové řešení datového centra |
Bezpečnost | Velmi vysoko | Dolní |
Provoz a údržba | Snadný | Obtížnější |
Rozsah popularity | Široce | Velmi malé |
Přijetí zákazníkem | Vysoký | Nízký |
Instalace a údržba | Ladění trvá dlouho a je nepohodlné | Ladění trvá dlouho a je nepohodlné |
Škálovatelnost | Je těžké expandovat, když podnikání rychle roste | Je těžké expandovat, když podnikání rychle roste |
Účinnost chlazení | Jednoduchá instalace, plug and play (voda, elektřina, síť) |
Jednoduchá instalace, plug and play (voda, elektřina, síť) |
Termín dodání stavby | Modulární rozšíření je velmi flexibilní | Modulární rozšíření je velmi flexibilní |
Hustota instalace serveru | Je obtížné oddělit horké uličky, přívod vzduchu je zcela uzavřen a horké a studené uličky jsou odděleny, vzdálenost přívodu vzduchu je dlouhá a vzdálenost větru je krátká | Je obtížné oddělit horké uličky, přívod vzduchu je zcela uzavřen a horké a studené uličky jsou odděleny, vzdálenost přívodu vzduchu je dlouhá a vzdálenost větru je krátká |
Index energetické účinnosti (PUE) | 1~2 roky | 1~2 roky |
Návratnost investic (RIO) | Nízký, 3KW/Rack | Nízký, 3KW/Rack |
Kapitálové výdaje (TCo) | Vyšší (2~3) | Vyšší (2~3) |
Tabulka 2 Analýza rozsahu světových kontejnerových datových center v letech 2008 až 2010
Jednotka: miliarda amerických dolarů | 2008 | 2009 | 2010 |
Velikost trhu | 1.6 | 3.1 | 9.2 |
tempo růstu | - | 93,8 % | 196,8 % |
Vzduchem chlazené řešení chlazení modulů: vhodné pro všechny typy malých a středně velkých datových center, jako jsou operátorská datová centra, datová centra v různých průmyslových odvětvích (finance, státní správa, energetika, lékařství atd.) a další datová centra na podnikové úrovni .
Řešení chlazení modulů chlazené vody: vhodné pro všechny typy velkých a středně velkých datových center vybavených hostiteli chlazené vody, jako jsou internetová datová centra, operátorská datová centra, datová centra v různých průmyslových odvětvích (finance, státní správa, energetika, zdravotnictví atd. ) a další datová centra na podnikové úrovni.
Černý za studena válcovaný rám z ocelového plechu je v souladu se stylem skříně a také ladí s počítačovou učebnou.
Automatická konstrukce dveří + systém kontroly přístupu, které lze v případě nouze otevřít zevnitř ven.
Monitorovací systém se vyznačuje jednoduchou konfigurací, dobrou dostupností a vysokou spolehlivostí.
Uzavření uličky nezpůsobuje energetické ztráty v důsledku míchání studeného a horkého vzduchu.
Měření PUE v reálném čase, monitorování, upozornění a upozornění pro klid v duši.
Lokální a vzdálené monitorovací protokoly usnadňují inteligentní řízení a vizualizaci.
Snadno implementujte nákupní, instalační a servisní procesy v reálném čase s předdefinovanými návrhy.
Video dohled má funkce sledování v reálném čase a zálohování záznamu.
