CPSY® je profesionální výrobce nepřerušitelných zdrojů napájení. CPSY® HP33 Series 10-200KVA 3/3 Phase Online up s IGBT usměrňovačem je skutečně plně digitalizovaný IGBT usměrňovač s dvojitou konverzí online UPS. Má paralelní redundantní funkce. S THDI≤3%, výstupním účiníkem 0,9 a celkovou účinností AC~AC až 94% lze UPS CPSY® HP33 Series Online s IGBT usměrňovačem definovat jako vysokou spolehlivost a efektivní zelenou energii. Integruje také přátelské uživatelské komunikační rozhraní a systém dálkového ovládání, který je ideální pro střední až velká datová centra, přesná zařízení a telekomunikační průmysl.
IGBT usměrňovač se také používá ve vysokofrekvenčních online UPS jako napájecí zařízení invertorové části. Další hlavní výhodou systému IGBT usměrňovač UPS je, že IGBT zařízení má schopnost vysokého napětí.
CPSY® je profesionální výrobce nepřerušitelných zdrojů napájení. Nacházíme se v Shenzhenu a máme základní kapitál 2,3 milionu dolarů a výrobní plochu 25 000 metrů čtverečních. Máme vlastní výzkumný a vývojový tým s více než 30 výzkumnými a vývojovými inženýry s více než 20 patenty a každý rok dáváme 15% výnosů z prodeje do výzkumu a vývoje. Díky přísnému systému kontroly kvality a všem našim produktům UPS splňují CE, TLC, CQC a další Certifikáty. Naším cílem je neustále nabízet našim zákazníkům stabilní a spolehlivé, čisté a vysoce účinné napájení. Vítejte na dotaz.
Tento třífázový online ups CPSY® 20KVA LCD s IGBT usměrňovačem je nejnovějším vynálezem vysoce kvalitních ups produktů, které splňují normy CE, ROHS, IEC, BS, UL, TUV, SAA a jsou dodávány s 2letou zárukou. CPSY® 20KVA LCD Three Phase Online ups s IGBT usměrňovačem je vyroben z kovu + PCBA, který byl navržen tak, aby splňoval nejnáročnější požadavky na napájení, snadno se instaluje a udržuje. Kombinuje nejnovější technologii s vysokou energetickou účinností a technologii s vysokou hustotou výkonu, čímž dosahuje malých rozměrů, stabilního výkonu a cenově konkurenceschopných produktů UPS.
Modelka | HP3310H | HP3315H | HP3320H | HP3330H | HP3340H | HP3360H | HP3380H | HP33100H | HP33120H | HP33160H | HP33200H |
Kapacita | 10KVA/9KW | 15KVA/13,5KW | 20KVA/18KW | 30KVA/27KW | 40KVA/36KW | 60KVA/54KW | 80KVA/72KW | 100KVA/90KW | 120KVA/108KW | 160KVA/144KW | 200KVA/180KW |
I/O režim | 3/3 fáze | ||||||||||
Pracovní režim | Skutečná online dvojitá konverze | ||||||||||
Typ instalace | Věž | ||||||||||
VSTUP | |||||||||||
Napětí | 380/400/415 VAC | ||||||||||
Rozsah napětí | Plné zatížení: fázové napětí 190-276v síťové napětí 330-478v (-15%, +20%), poloviční zatížení: fázové napětí 116-276/síťové napětí 201-478 (-50%, +20%) | Plné zatížení: fázové napětí 190-330 síťové napětí 276-478V (-15%, +20%), 116/201-276/478V (-50%, +20%) při 50% zatížení | |||||||||
Frekvenční rozsah | 40~72Hz | ||||||||||
Faktor síly | ≥0,99 | ||||||||||
Přerušovač | Standardní (vestavěný) | Volitelná (externí rozvodná skříň(vstup, výstup, servisní bypass v jednom)) | |||||||||
Kapacita jističe | 40A/3P | 40A/3P | 40A/3P | 63A/3P | 100A/3P | 125A/3P | 150A/3P | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
VÝSTUP | |||||||||||
Napětí | 380/400/415VAC: ≤±1% | ||||||||||
Frekvenční rozsah | 50/60Hz±1% | ||||||||||
Faktor síly | 0.9 | ||||||||||
Doba přenosu | 0 ms | ||||||||||
Přetížení | 100%≤zátěž <110, 60min, 110%≤zátěž≤125%,10min, 125%zátěž≤150%, 1min, zatížení≥150%, přepnout na bypass ihned po 500 ms | 100%≤zátěž≤105%, dlouhodobá, 106%≤zátěž≤125%, 10min, 125%zátěž≤150%, 1min, zátěž≥150%, přepnutí na bypass ihned po 150ms | |||||||||
Přerušovač | Standardní (vestavěný) | Volitelná (externí rozvodná skříň(vstup, výstup, servisní bypass v jednom)) | |||||||||
Kapacita jističe | 40A/3P | 40A/3P | 40A/3P | 63A/3P | 100A/3P | 125A/3P | 160A/3P | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
BATERIE | |||||||||||
Typ baterie | baterie VALR | ||||||||||
Napeti baterky | 384VDC (384V~480V nastavitelné), Standardní 32ks (32/34/36/38/40ks nastavitelné) | Standardní 480V (432V/456V/480 nastavitelné), 40ks (36/38/40/ks nastavitelné) | |||||||||
Nabíjecí proud | 3,5 (5,3 AMAX) | 4A (8AMAX) | 5A (10,6AMAX) | 6A (16AMAX) | 8A (24AMAX) | 10A (40AMAX) | 20A (80AMAX) | ||||
Nabíjecí proud nastavitelný | Podpěra, podpora | ||||||||||
Kapacita jističe | Ne | ||||||||||
Studený start | Bez podpory | ||||||||||
Žádná funkce napájení z baterie | Podpěra, podpora | ||||||||||
STANDARDY | |||||||||||
Účinnost | 95 % | ||||||||||
ECO režim | 98 % | ||||||||||
Bezpečnost | EN 62040-1 | ||||||||||
EMC | EN 62040-2 | ||||||||||
Osvědčení | TLC/CECP/CE/RoHS | ||||||||||
IP | IP20 | ||||||||||
Funkce | |||||||||||
EPO | Podpěra, podpora | ||||||||||
EKO | Podpěra, podpora | ||||||||||
Studený start | Podpěra, podpora | ||||||||||
Bypass | Standardní (vestavěný) | Volitelná (externí rozvodná skříň(vstup, výstup, servisní bypass v jednom)) | |||||||||
Přemosťovací jistič | 3P/40A | 3P/40A | 3P/40A | 3P/63A | 100A/3P | 3P/125A | 3P/160A | 250A/3P | 250A/3P | 400A/3P | 400A/3P |
Paralelní NO. | 4ks | 4ks | |||||||||
Paralelně sdílená baterie | Bez podpory | Bez podpory | |||||||||
Sdělení | |||||||||||
Kontrolní panel | LCD + LED displej | ||||||||||
Komunikační port | Standardní RS232, volitelná karta SNMP, reléová karta AS400 | ||||||||||
SNMP sériové číslo | SMP-00204-00 | ||||||||||
FYZICKÝ | |||||||||||
W*D*H | 500*700*1020 (mm) | 600*800*1875 (mm) | 600*800*1875 (mm) | 600*830*1875 | |||||||
Čistá hmotnost (KG) | 75 | 88 | 96 | 202 | 245 | 311 | 457 | ||||
Hladina hluku (méně 1 m) | <55 dB | <62 dB | <65 dB | <65 dB | <70 dB | ||||||
ŽIVOTNÍ PROSTŘEDÍ | |||||||||||
Provozní teplota | Doporučená teplota UPS:0-40℃;Baterie:20-25℃ | ||||||||||
Provoz Vlhkost | 5%-95%, žádná kondenzace | ||||||||||
Skladovací teplota | -15-55 ℃ | ||||||||||
Skladovací relativní vlhkost | 5%-95%, žádná kondenzace | ||||||||||
Nadmořská výška | <1000 m |

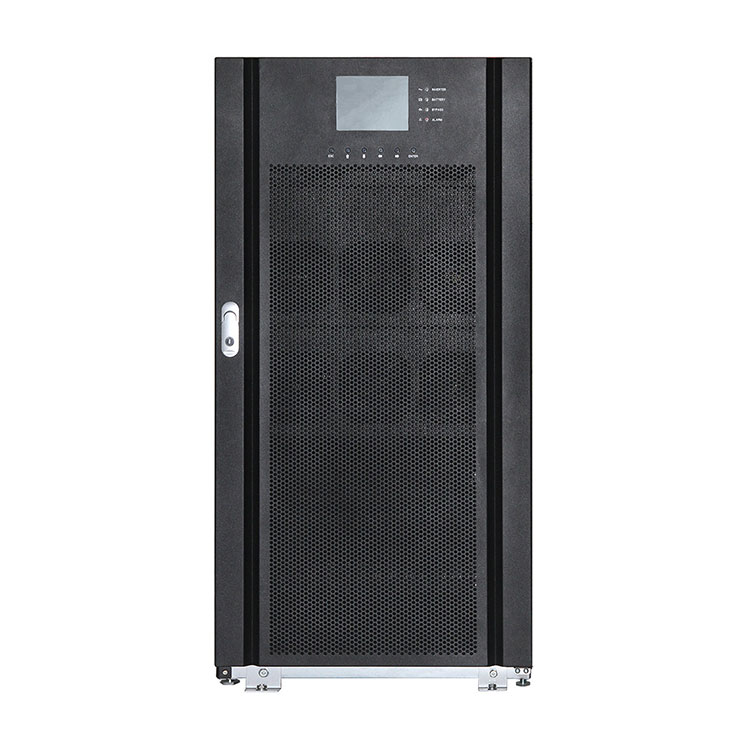

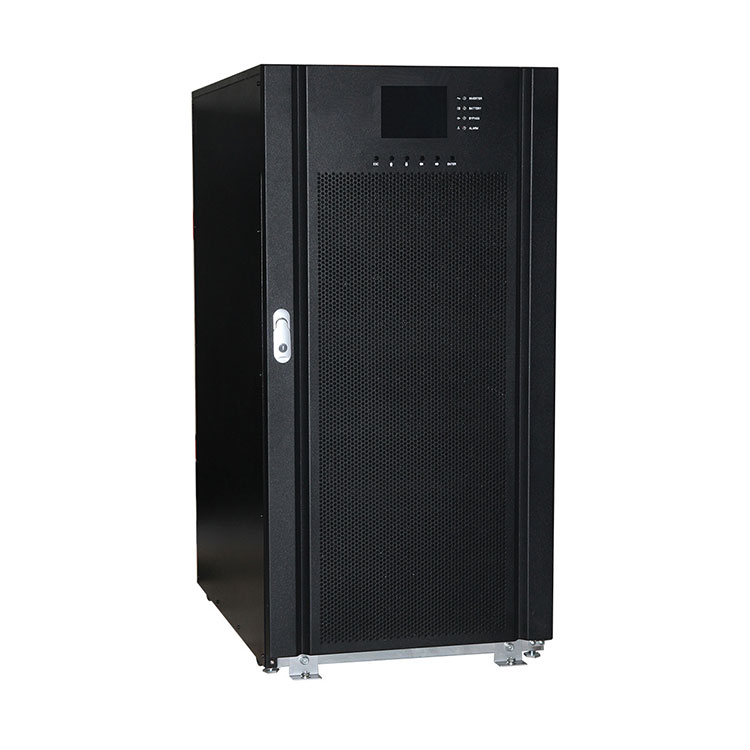

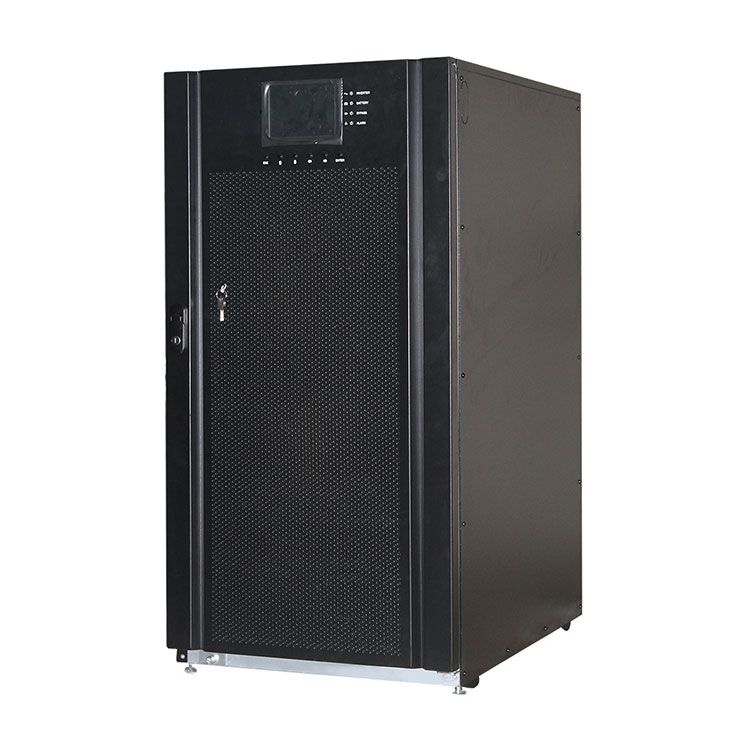

CPSY® HP33 Series 10-200KVA 3/3 fáze online s usměrňovačem IGBT
Topologie UPS bez transformátoru
Celkové harmonické zkreslení nízkého vstupního proudu (THD)
Statický a údržbový by-pass spínač
Ochrana proti zkratu a přetížení na výstupu
Automatický test baterie, indikátor zbývající doby baterie
Volitelné vstupní / výstupní napětí / frekvence / rozsah
2 sériové porty RS232 a 12 bezkontaktních výstupů
512 paměti událostí (512 událostí 6000 poplachů)
3 Modulární struktura řízená DSP
Vstup externího spínače REPO
Hodiny a kalendář (podpora baterie)
Volitelné adaptéry SNMP a MODBUS
Volitelný grafický panel
Volitelná USB flash paměť
Vysoká účinnost až 94%
Vysoký vstupní účiník 0,9
Funkce studeného startu
Plně digitální struktura
Malá stopa
servery.
Vzdělávací instituty.
BFS
Systémy zdravotní péče.
Telekomunikační zařízení.
Malá a střední datová centra.
CNC stroje.
Farmaceutické spotřebiče.
Rentgenové přístroje.
Průmyslová zařízení.
Průmyslová prostředí
zdravotnická zařízení
laboratorní vybavení
Ve srovnání s obdobnými produkty CPSY® HP33 Series 10-200KVA 3/3 Phase Online ups s výhodami usměrňovače IGBT, jak je uvedeno níže:
◆ Pokročilý usměrňovač IGBT a technologie HF PFC. Vstup THDI≤3 %, vstupní účiník≥0,99 pro úsporu energie.
◆ Řada DT přizpůsobuje technologii řízení IGBT invertoru 5. generace pro zvýšení výkonu výstupního napětí/proudu. Online 3fázová vstupní a 3fázová výstupní struktura s dvojitou konverzí pro přizpůsobení 380/400/415V, 50/60Hz systémům síťového napájení.
◆ Výstupní účiník 0,9 pro přenos 12,5% kapacity zátěže než tradiční UPS.
◆ Široký rozsah vstupního napětí 380 V (-45 % až +25 %) nebo 210-475 Vac s frekvenčním rozsahem 50/60 Hz ± 5 %. Vysoká adaptivní kapacita a schopnost generátoru.
◆ Celková účinnost až 96 %. V režimu ECO může dosáhnout až 98 %.
◆ Výkonná schopnost přetížení s technologií ochrany proti zkratu na výstupu: 110%-120% přetížení po dobu 10 minut. 125%-150% po dobu 1 minuty.
◆ Plně digitalizovaná technologie paralelního redundantního řízení proudu bez master slave. Paralelně až 8 jednotek
◆ Sdílené společné bateriové banky v paralelním provozním režimu pro úsporu uživatelských investic.
◆ Inteligentní správa baterie pro prodloužení životnosti baterie.
◆ Duální DSP řízení pro korekci parametrů nabíjení, které poskytuje optimalizovaná řešení nabíjení založená na provozním režimu, jako je plovoucí nabíjení nebo vyrovnávací nabíjení. Tím se prodlouží životnost baterie.
◆ Flexibilní konfigurace baterie. Lze jej nastavit na předním panelu pomocí 28/30/32 jednotek baterií.
◆ Nastavení autoevaluace a automatického pravidelného vybíjení pro aktivaci nepoužívaných baterií.
◆ Intuitivní a uživatelsky přívětivý 7palcový barevný dotykový LCD displej pro zjednodušení uživatelských operací
◆ Výkonné komunikační porty: SNMP adaptér, RS232/485, bateriový datový port, EPO, paralelní port.
◆ Inteligentní systém chlazení a víceúrovňová ochrana pro zajištění provozu UPS za všech okolností.
