Proč zvolit přesnou distribuci energie pro datové centrum?

Datové centrum může mít zdravé UPS, dobré rackové PDU a žádné aktivní alarmy – pak objevíte silně zatížený větvený okruh během expanze, vypnutí jističe po změně údržby nebo problém se spotřebou energie, který nikdo nemůže přiřadit rozvaděči. Slabým místem často není generování nebo záložní napájení. Je to distribuční vrstva mezi zdrojem a IT racky.

Krátká odpověď: vyberte siPřesná distribuce energiekdyž potřebujete vidět, zapnout alarm a řídit napájení na úrovni rozvaděče a větve, spíše než považovat rozvod za pasivní elektrický panel. Tato viditelnost pomáhá operátorům najít nerovnováhu zátěže dříve, plánovat dostupnou kapacitu s lepšími důkazy a izolovat chyby, aniž by hádali, které následné okruhy jsou ovlivněny.

Zvolte přesné rozložení, když skříň – nejen rack – musí být vystavena riziku zátěže a spotřeby energie

Elektrickou energii dodává konvenční rozvodná skříň. Inteligentní rozvodná skříň také hlásí, co se s ní děje. Na tomto rozdílu záleží, jakmile má serverovna dostatek okruhů, skříní, nájemníků nebo měnících se pracovních zátěží, o kterých tabulkový procesor a občasné odečty měřidel již neřeknou celý příběh.

Přesné rozvodné skříně umísťují monitorování do místa, kde je zdroj rozdělen na výstupní okruhy. Proud, napětí, výkon, energie, stav vypínače a alarmové stavy lze shromažďovat ve skříni a tam, kde je to nakonfigurováno, podle větve. Namísto toho, abyste se dozvěděli o přetíženém okruhu po vypnutí jističe, může váš tým nastavit provozní prahové hodnoty a prozkoumat stoupající zátěž, než dojde k výpadku.

Výhodou není pouze více dat. Je to použitelná odpovědnost. Monitorování energie na úrovni skříně může pomoci odlišit naplněnou skříň od skříně, která se zdá být nabitá pouze díky širokému čtení na úrovni místnosti. Informace na úrovni poboček také činí diskuse o kapacitě disciplinovanějšími: operace mohou před schválením nového stojanu zkontrolovat skutečné chování obvodu, místo aby se spoléhaly na předpoklady z typového štítku.

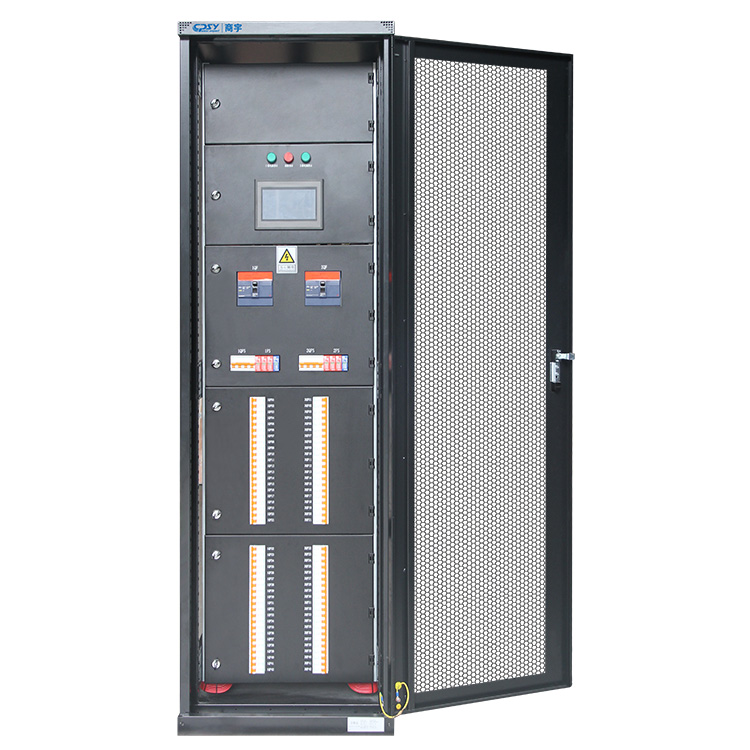

CPSY umístí svépřesné rozvodné skřínějako koncové distribuční zařízení pro datová centra a počítačové místnosti. Jeho uvedené konfigurace zahrnují konfigurovatelné větvené obvody, monitorování větví, alarmy, 7palcovou dotykovou obrazovku HMI a komunikaci Modbus. Tyto funkce jsou užitečné pouze tehdy, pokud jsou správně zprovozněny a někým zkontrolovány. Dotyková obrazovka nenahrazuje vlastnictví alarmu, základní měření nebo proces změny.

Jak inteligentní monitorování větví podporuje rychlejší a informovanější operace napájení

Sledování poboček funguje, protože zužuje oblast hledání. Měřič úrovně zdroje může potvrdit, že výstup nebo skříň UPS přenáší větší zátěž, než se očekávalo. Nemůže nutně ukázat, který výstupní obvod se změnil, zda jedna fáze vede neúměrný proud nebo zda se konkrétní větev blíží svému provoznímu limitu. Údaje o jednotlivých pobočkách poskytují operátorovi praktické místo, kde začít.

To je důležité během tří společných akcí. Za prvé, požadavek na kapacitu: tým zařízení může před schválením zařízení zkontrolovat zamýšlenou skříň a její dostupné obvody. Zadruhé, alarm vypínače: personál může identifikovat postiženou pobočku a jí přiřazené zátěže, aniž by otevřel skříň pod napětím, aby ji jednoduše prozkoumal. Za třetí, přehled účinnosti: údaje o energii lze porovnávat mezi skříněmi, zónami nebo zákaznickými alokacemi, pokud to plán měření podporuje.

Vzdálená komunikace je součástí provozní hodnoty. Modbus může přenášet vybrané informace o rozvaděčích do systému řízení budovy, platformy DCIM nebo systému monitorování lokality za předpokladu, že integrátor mapuje registry, konzistentně pojmenovává body a testuje chování alarmů. Rozvaděč HMI je cenným vybavením, ale pro zařízení s osvětlením nestačí. Naopak centrální monitorování není důvodem k opomenutí lokální indikace; technici pracující před skříní potřebují během údržby jasný stav.

Existuje limit. Elektrické monitorování hlásí elektrické podmínky, nikoli stav serverové aplikace. Také nemůže kompenzovat nesprávné označení obvodů, nezdokumentované pohyby nebo špatně navrženou topologii po proudu. Dobrá data se rychle stanou zavádějícími, pokud je plán sestavení nesprávný.

Tam, kde přesná distribuce energie přináší největší provozní hodnotu

Návratnost je nejsilnější tam, kde se moc často mění, prostoje s sebou nesou skutečné náklady nebo kde tým musí obhajovat rozhodnutí o kapacitě před více než jedním zainteresovaným subjektem. Finanční, telekomunikační, podnikové a vládní počítačové místnosti všechny vyhovují tomuto vzoru, a proto jsou běžnými aplikacemi pro tuto třídu zařízení.

Růst umělé inteligence a vysoké zatížení IT činí viditelnost na úrovni pobočky požadavkem plánování

AI a další výpočetně náročná nasazení mohou změnit profil zatížení místnosti rychleji než tradiční podnikové IT. Nové rozvaděče s vysokou hustotou mohou přicházet v klastrech a praktickým omezením je často konkrétní distribuční cesta, nikoli celkové služby. Údaje na skříních a pobočkách pomáhají odhalit, kde je energie již soustředěna a kde by nové zařízení vytvořilo nerovnoměrnou zátěž.

To není argument, že každá místnost potřebuje stejnou architekturu. Některá zařízení budou potřebovat předřazené změny, více skříní nebo revidované uspořádání racku, než bude možné přijmout další zátěž. Přesné monitorování zviditelní toto rozhodnutí dříve. Nevytváří kapacitu, kterou elektrické provedení nikdy neposkytovalo.

Serverové místnosti podporované UPS potřebují jasnou, monitorovatelnou distribuční vrstvu mezi zdrojem a rackem

UPS chrání kritickou zdrojovou cestu, ale operátoři musí stále rozumět tomu, jak je tento chráněný výstup rozdělen. Monitorovatelná skříň mezi UPS a rackovou vrstvou pomáhá propojit kapacitu zdroje se skutečnou spotřebou. Během plánu přemostění údržby nebo kontroly výpadku je tento vztah mnohem snazší dokumentovat, když jsou okruhy, zátěže skříně a alarmy viditelné v jedné distribuční vrstvě.

CPSY uvádí možnosti výkonu 20–300 kVA pro svou kategorii přesných rozvodných skříní spolu s více možnostmi jmenovitého napětí a vstupního proudu. Tyto rozsahy byste měli považovat za výchozí bod, nikoli za zkratku výběru. Vhodnou konfiguraci určuje požadovaný předřazený systém, dostupný poruchový proud, plán zatížení po proudu a místní elektrické požadavky.

Přesná rozvodná skříň vs. rackový PDU vs. konvenční panel

Tyto produkty jsou často považovány za náhražky. nejsou. Každý slouží jinému bodu v energetickém řetězci a dobře navržené datové centrum může využívat všechny tři.

Co může rackový PDU monitorovat – a co nemůže nahradit na úrovni skříně

Rack PDU je umístěn v blízkosti IT zařízení a může poskytovat měření a přepínání v racku, zásuvce nebo skupině zásuvek, v závislosti na jeho konstrukci. To je cenné pro identifikaci spotřeby na úrovni zařízení a ovládání zásuvek. Nemůže nahradit pohled z úrovně skříně na stav odchozího podavače a větveného okruhu ve více stojanech. Nezajišťuje ani stejnou distribuční funkci, uspořádání jističe nebo fyzické rozhraní pro upstream zdroj.

Pokud je otázka „Který server využívá energii?“ rackový PDU může být lepší nástroj. Pokud otázka zní: „Která větev skříně se blíží svému limitu a která skupina racků je downstream?“ přesná rozvodná skříň je relevantnější vrstvou.

Když konvenční panelová deska poskytuje distribuci, ale není dostatečná provozní viditelnost

Konvenční panelová deska může být rozumnou volbou pro stabilní prostory s menší složitostí, kde je hlavním požadavkem místní rozvod elektřiny a monitorování není provozně nutné. Bránit se v kritické místnosti se stává obtížnější, když operátoři potřebují pobočkové alarmy, hlášení energie, vzdálený stav nebo řízené rozhraní pro správu kapacity.

Cenový kompromis je skutečný. Inteligentní skříně přidávají měřiče, komunikační hardware, konfigurační práce a požadavky na uvedení do provozu. Kupovat tyto funkce pro malou statickou místnost, která nebude nikdy monitorována, je plýtvání. Nákup základního panelu pro měnící se kritické prostředí může být později dražší, zvláště pokud dodatečné vybavení vyžaduje prostoje nebo výměnu skříně.

Přizpůsobte architekturu přípojnic, výstupní obvody, monitorovací rozhraní a podmínky instalace projektu

Začněte jednořádkovým schématem, nikoli brožurou skříně. Potvrďte uspořádání zdroje, napětí, metodu uzemnění, požadavky na poruchu a zamýšlenou kritičnost zátěží po proudu. V projektech v USA je distribuce 208 V běžná v mnoha IT prostředích, ale musíte odpovídat skutečné architektuře webu a vstupům vybavení spíše než vybírat podle zvyklostí na trhu.

Architektura přípojnic mění diskusi o odolnosti a údržbě. CPSY nabízí v této kategorii produktů možnosti s jednou nebo dvěma přípojnicemi. Uspořádání s dvojitou přípojnicí může podporovat návrh, který vyžaduje samostatné napájecí cesty, ale není automaticky nadbytečné. Skutečná redundance závisí na celém systému: nezávislé upstream zdroje tam, kde je to požadováno, přenosová strategie, downstream zařízení s vhodným uspořádáním dvou kabelů a disciplinované přiřazení okruhů.

Zadejte odchozí okruhy ze stojanu a plán zatížení. Zeptejte se, které okruhy jsou nyní potřeba, které pozice jsou rezervované, jak jsou identifikovány jističe a jaká je vyžadována podrobnost monitorování. První den se vyhněte plnění všemi dostupnými způsoby jen proto, že skříň má místo. Fyzická volná kapacita, volná elektrická kapacita a monitorovaná volná kapacita nejsou totéž.

Integrace si zaslouží stejnou pozornost. Definujte, které hodnoty se musí dostat na monitorovací platformu, kdo vlastní prahové hodnoty alarmu, co se stane při ztrátě komunikace a jak budou označení odpovídat názvům bodů DCIM nebo BMS. Než se skříň dostane na místo, zkontrolujte rozměry skříně, přístupové vzdálenosti, směr vstupu kabelů, tepelné podmínky a servisní přístup. Schopná skříň se stále může stát špatnou instalací, pokud je oblast zadního zakončení blokována stěnou nebo kabelovým žlabem.

Pro projekty vyžadující konfigurovatelnou distribuci a monitorování si prohlédněte dostupnémožnosti rozvodných skříní datového centras týmem elektrotechniků a uvedení do provozu – nejen týmem pro nákup.

Kontrolní seznam rozvodných skříní datového centra: otázky týkající se elektrické energie, integrace, krytu a shody, které je třeba ověřit

• Elektrický:Odpovídá rozvaděč místnímu napětí, kapacitě zdroje, přístupu k uzemnění, požadavku na poruchu a plánovanému počtu odchozích obvodů? Jsou zdokumentovány jmenovité hodnoty jističů a přiřazení obvodů?
• Architektura:Je jednoduchá nebo dvojitá přípojnice vhodná pro aktuální jednolinkové schéma? Pokud je požadována odolnost, byla zkontrolována celá cesta upstream-to-rack spíše než pouze skříň?
• Sledování:Jaké rozměry skříně a odbočky jsou požadovány? Jsou před uvedením do provozu definovány alarmy, záznamy událostí, místní přístup HMI a body Modbus?
• Integrace:Obdrží BMS, DCIM nebo platforma pro monitorování webu užitečné, pojmenované body – nejen obecné komunikační spojení? Kdo testuje alarmy ztráty komunikace?
• Instalace:Jsou rozměry, hmotnost, zatížení podlahy, přední a zadní přístup, kabelové průchodky, okolní podmínky a vzdálenosti pro údržbu potvrzeny vzhledem k uspořádání místnosti?
• Dodržování:Které výpisy, certifikace a schválení místního kódu jsou vyžadovány úřadem s jurisdikcí a specifikací projektu? Nepředpokládejte, že certifikace uvedená v celé řadě výrobce platí pro každou nakonfigurovanou skříň. Ověřte dokumenty pro přesnou jednotku.
• Podpora a záznamy:Obdržíte jednořádkové schéma, schéma obvodu, záznam nastavení, komunikační mapu a štítky skutečného stavu? Tyto dokumenty určují, zda přesná distribuce energie zůstane užitečná i po odchodu týmu pro uvádění do provozu.

A rozvodná skříň hlídaná větvemizíská své místo, když tým použije tyto odpovědi k provozování zařízení s menšími předpoklady.
