Jako profesionální výrobce je modulární UPS řady CPSY® CPY s oddělenými komponenty nazývanými také decentralizovaná technologie jedinou možností, jak pracovat bez rizika „jediného selhání“. Každý modul UPS má elektronický usměrňovač, invertor, statický bypass spínač, ochranu proti zpětnému napájení, pojistku baterie a LCD displej s řídicí logikou, které zaručují autonomní provoz.
CPSY ® je jedním z 10 největších výrobců modulárních UPS v Číně. S obrovským výrobním závodem, více než 200 zaměstnanci a více než 11 lety zkušeností v oblasti výzkumu a vývoje, výroby různých druhů UPS pro globální klienty, jsme byli svědky velkého úspěchu, kterého naši klienti dosáhli na trhu.
Modulární UPS řady CPSY® CPY 10-600K je skutečný online dvoukonverzní, statický, třífázový vysokofrekvenční mikromodulární UPS systém. Pomocí technologie přeměny energie IGBT, inteligentního systému správy baterií ABM a dalších světů. Celková účinnost je větší než 94,5 %. Rozsah účiníku od 0,9 do 1.
Technické parametry řady CPY-30 | ||||||
Model číslo. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kapacita skříně | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
Režim IP/OP | 3fázový vstup/3fázový výstup | |||||
Způsob práce | Online dvojitá konverze | |||||
typ instalace | Typ věže | |||||
Vstupní parametry | ||||||
Jmenovité vstupní napětí | 380V/400V/415VAC | |||||
Rozsah vstupního napětí | Jmenovité odporové zatížení plné zatížení: 305~478VAC; jmenovité snížení odporové zátěže pod 70%: 208~304VAC | |||||
Rozsah vstupní frekvence | 40-72Hz | |||||
vstupní účiník | 0.99 | |||||
vstupní prázdný | Standardní (vestavěný) | měděná lišta | ||||
Zadejte otevřenou specifikaci | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Výstupní parametry | ||||||
Jmenovité výstupní napětí | 380V/400V/415VAC | |||||
Výstupní frekvenční rozsah | Automatické snímání 50/60 Hz | |||||
výstupní účiník | 1 | |||||
Crest Factor | 3:01 | |||||
THDv | ≤ 2 % (lineární zatížení); ≤ 4 % (nelineární zatížení) | |||||
doba konverze | 0 ms | |||||
přetížitelnost | 105%~110% 60min;110%~125% 10min;126%~150% 1min;≥150%,200 ms otočení k bypassu | |||||
výstupní jistič | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Specifikace výstupního jističe | měděná lišta | |||||
Parametry baterie | ||||||
Typ baterie | VRLA baterie | |||||
napeti baterky | Standardní 384VDC (384V/432V/480VDC nastavitelné), to znamená výchozích 32 článků (nastavitelných 32/36/40 článků), se středovou linií baterie | |||||
dobíjecí proud | Každý výkonový modul lze nastavit až na 8A | |||||
baterie otevřená | žádný | |||||
Funkce studeného startu DC | podpora (Před zadáním objednávky konzultujte regionální předprodeje) | |||||
Žádná funkce napájení z baterie | Podpěra, podpora | |||||
Parametry a normy systému | ||||||
Efektivita stroje | 95,0 % | |||||
Bezpečnostní typ | EN 62040-1 | |||||
Elektromagnetická kompatibilita | EN 62040-2 | |||||
Ochrana proti přepětí | IEC 61000-4-5 | |||||
Příslušná certifikace | TLC/certifikace úspory energie/CE | |||||
stupeň ochrany | IP20 | |||||
Funkce | ||||||
EPO | Podpěra, podpora | |||||
EKO | Podpěra, podpora | |||||
Příchozí hovor se spustí automaticky | Podpěra, podpora | |||||
udržovací bypass | Standardní (vestavěný) | měděná lišta | ||||
Specifikace údržbového bypassového jističe | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Paralelní množství | 2ks(2 UPS sdílejí jeden paralelní kabel, číslo dílu je WIR-04096-00) | nepodporovat | ||||
Paralelně sdílená baterie | podpora (nastavení přes panel) | nepodporovat | ||||
sdělení | ||||||
kontrolní panel | LED+LCD displej (5,7 palce) | |||||
komunikační port | standardní RS232; standardní slot pro čipovou kartu (volitelná karta SNMP) | |||||
Číslo dílu sady karet SNMP | SMP-00003-00 | |||||
fyzikální index | ||||||
Hostitel W*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1060*2010(mm) |
Hmotnost UPS (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Napájecí modul W*H*V | 650*440*132(mm)-3U | |||||
Hmotnost napájecího modulu (KG) | 34,5/ks | |||||
Hluk (méně než 1 m) | <73 dB, 1 m | |||||
Environmentální indikátory | ||||||
Pracovní teplota | 0-40 ℃ | |||||
pracovní relativní vlhkost | 0-95% RH, bez kondenzace | |||||
Skladovací teplota | -15-60 ℃ | |||||
skladovací relativní vlhkost | 0-95% RH, bez kondenzace |

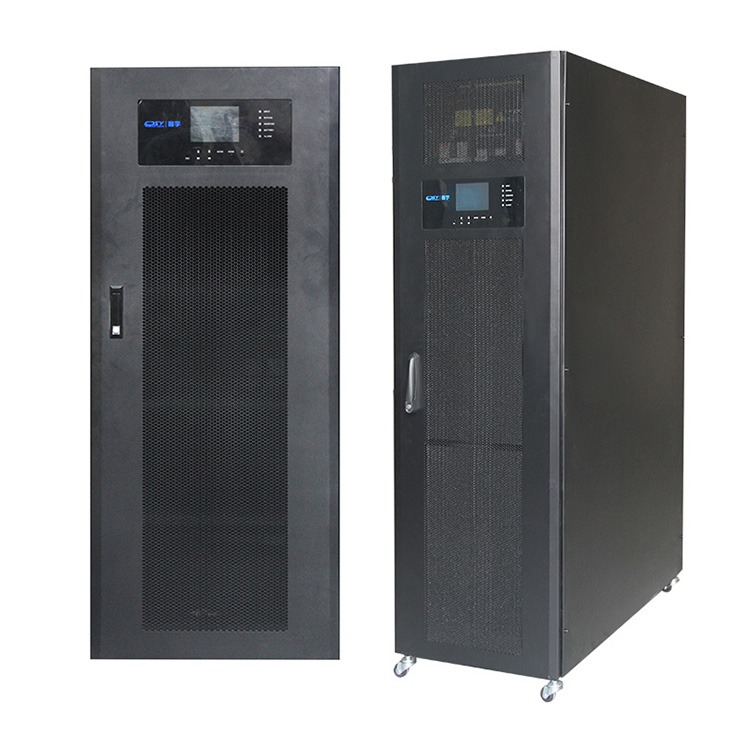

Modulární UPS CPSY®
Číslo modelu: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
Rozsah výkonu UPS: 10KVA~600KVA
Funkce:
● Vysoká frekvence a skutečně dvojitá konverze
● Nezávislá řídicí technologie duálního napájecího modulu DSP (digitální signálový procesor).
● Výstupní účiník 0,9/1
● Digitální paralelní technologie N+1, extrémně nízký cirkulační proud mezi moduly.
● UPS využívá modulární design, inteligentní modul a systém ochrany za provozu vyměnitelný za provozu.
● Napájecí modul využívá moduly IGBT namísto diskrétních součástí.
● Vysoká spolehlivost, vysoký výkon, vysoká hustota energie a vysoká účinnost, až více než 94,5 %
● Každý nezávislý modul je vybaven nezávislým ovladačem, aby se zabránilo riziku selhání jednoho bodu.
● Nabíječka nezávislá na baterii, pokročilý inteligentní systém správy baterie (ABM)
● Automatické snímání frekvence, převod frekvence 50/60Hz
● Funkce studeného startu baterie, volitelná lithiová baterie
● Efektivní ochrana softwaru a hardwaru
● Nízkonapěťové lineární snížení výkonu, snížení doby vybíjení baterie
● Konstrukce systému s nízkou hlučností, otáčky ventilátoru se inteligentně mění s teplotou, což snižuje hluk a prodlužuje životnost
● Lze nastavit odložený start po obnovení napájení
● Vyšší výkon při vysokých/nízkých teplotách
● Silná adaptabilita zátěže na lineární a nelineární zátěž, vstupní proud THDi<4%
● Přátelské provozní rozhraní, velká LCD obrazovka s vysokým rozlišením, bohaté informace.
● Multiplatformní komunikace: RS232 (standardní konfigurace), USB/RS485/SNMP/AS400 suchý kontakt/SMS alarm/funkce EPO (volitelné)
aplikace
Velké a střední datové centrum
Serverovny telekomunikace
Skupinové podniky
IT vybavení.

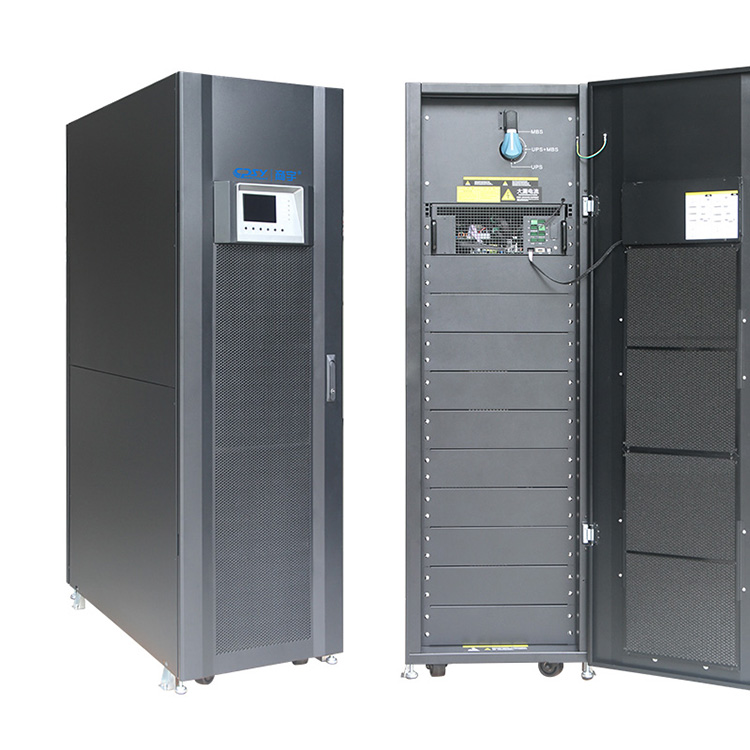

Modulární napájecí zdroj CPSY® vyměnitelný za provozu, který slouží jako ochrana napájení pro kritickou infrastrukturu, jako jsou datová centra, středně velká až velká síťová zařízení a další.
Online modulární systém UPS řady CPSY® CPY je neizolovaný zelený UPS na průmyslové úrovni, který využívá pokročilou koncepci modulární ochrany napájení. Architektura UPS může škálovat výkon podle rostoucí poptávky nebo vyšší úrovně dostupnosti.
Vysoce účinný modulární UPS je UPS s plným jmenovitým výkonem (kVA=kW), který poskytuje maximální dostupnost díky svému samosynchronizovanému napájecímu a řídicímu modulu a nabízí pozoruhodně nízké celkové náklady na vlastnictví (TCO). Kromě vertikálního rozšíření v jednom racku oba nabízejí paralelní rozšíření až na 2 jednotky.
Každý modul UPS má veškerý hardware a software potřebný pro autonomní provoz – usměrňovač, invertor, bateriový konvertor, statický bypass přepínač, ochranu proti zpětnému napájení, řídicí logiku, displej a mimické schéma pro monitorování a ovládání.

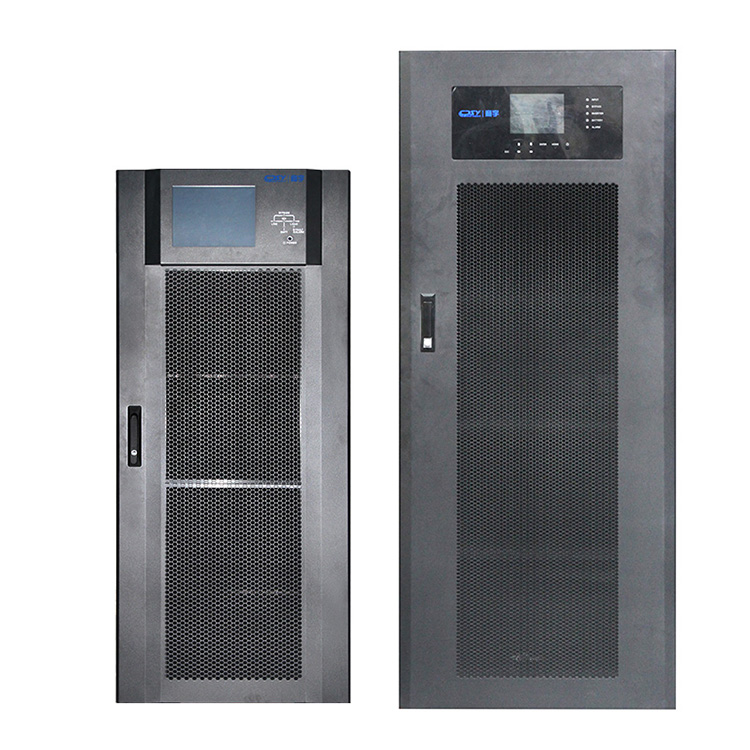

Modulární UPS řady CPY
Systém UPS využívá topologii online dvojité konverze, aby poskytoval nejlepší kvalitu napájení bez ohledu na podmínky příchozího napájení. Tato topologie se také vyznačuje nulovou dobou přenosu, což zajišťuje optimální provoz systému.
Ve srovnání s ostatními výhodami CPSY®Modular UPS, jak je uvedeno níže:
Vlastnosti a výhody modulárních UPS
1. Vysoká škálovatelnost
DSP řízení poskytuje vylepšené vysoce výkonné řešení. Integrujte modulární design a paralelní technologii pro zjednodušení budoucího rozšíření napájení.
2. N+1 nebo N+X paralelní redundance, rozšíření na vyžádání, úspora počáteční investice
Počet napájecích modulů nainstalovaných v UPS lze přizpůsobit podle potřeby energie, což nezabírá další podlahovou plochu a šetří počáteční investice. Možnost paralelního rozšiřování UPS umožňuje uživatelům přizpůsobit si vlastní napájecí systém připojením více UPS pro dosažení vyšší kapacity a realizovat N+X redundanci napájení pro ochranu systému před výpadkem napájení.
3. Efektivní online technologie dvojí konverze
Modulární UPS řady CPY využívá technologii online dvojité konverze a její výkon je až 94,5 % při 50% zatížení. Výrazně snižuje celkové celkové náklady na vlastnictví (TCO).
4. Vysoká spolehlivost a vysoká účinnost
Modulární konstrukce zlepšuje údržbu a spolehlivost. Hot-swap se snadno instaluje a udržuje a selhání jednoho modulu neovlivní normální provoz ostatních modulů, což zajišťuje nepřetržité napájení klíčových zátěží.
Široký rozsah vstupního napětí zajišťuje vysoce účinný provoz s výstupním účiníkem 0,9/1, který splňuje požadavky nejnovějších serverů a optimalizuje každou korunu investice do IT.
5. Nízké celkové náklady na vlastnictví (TCO)
Modularita řady CPY kombinuje inovaci, jednoduchost a nízké náklady na vlastnictví a modulární design snižuje MTTR (střední dobu opravy). Tento produkt je navržen pro použití v napájecích modulech, modulech STS a bateriových modulech. Zjednoduší údržbu a výměnu a sníží MTTR (střední dobu opravy).
6. Studený start baterie a inteligentní správa baterie
Dodá vašemu pracovnímu postupu obrovskou hodnotu tím, že poskytuje výkon na vyžádání.
Systém inteligentně řídí celý proces nabíjení a vybíjení a efektivně zvyšuje životnost baterie
7. Úspora energie a ochrana životního prostředí
Online ECO režim funguje za účelem úspory energie. Když je kvalita elektrické sítě dobrá, UPS se přepne do režimu ECO, aby se zlepšila účinnost systému. Když je kvalita nestabilní, UPS se přepne do síťového režimu, aby byla zajištěna nejlepší kvalita napájení.
8. Flexibilní konfigurace baterie pro různé aplikace
Počet baterií lze flexibilně upravit. Přizpůsobí se měnícím se potřebám napájení a sníží prostoje systému. Napětí každého stringu lze nastavit od 32 do 40 článků.
9. Nabíjecí proud je nastavitelný
Poskytněte maximální nabíjecí proud 6A/8A/20A pro každý napájecí modul a lze jej upravit podle potřeb.
10. LCD dotyková obrazovka
Design dotykové obrazovky LCD se vyznačuje uživatelsky přívětivým a intuitivním rozhraním, které uživatelům umožňuje sledovat systém napájení a konfigurovat nastavení pouhým dotykem obrazovky. 7.
11. Kompatibilní generátor
Kontinuitu napájení lze dosáhnout pomocí generátorů během výpadků proudu. Když je UPS napájena generátorem, může UPS stabilizovat nestabilní napětí generátoru a poskytovat spolehlivé napájení.
12. Spínač údržbového bypassu
Operátoři mohou použít přepínač k bezproblémovému přechodu na napájení ze sítě v režimu bypassu, aby mohli provádět rychlou a bezpečnou údržbu bez vypínání napájecího systému a připojených zařízení.
13. Možnost vzdálené správy
Funkce vzdálené správy může monitorovat a ovládat zařízení prostřednictvím karty vzdálené správy (karta SNMP atd.). Uživatelé mohou také provádět administrativní úlohy, jako jsou plánovaná vypnutí a restartování.
Multi komunikační rozhraní, RS485, USB, SNMP, komunikace pomocí reléových karet, pro správu sítě a vzdálené monitorování
Hlavní přednosti UPS řady CPY Modulalr na první pohled
DPA s moduly Safe-Swap (SSM)
Pro prvotřídní dostupnost ochrany napájení
Nízké celkové náklady na vlastnictví (TCO)
Úspora nákladů během celého životního cyklu
Flexibilita/škálovatelnost
Snadné vylepšení výkonu, plaťte podle toho, jak rostete
Vylepšená obsluha
Rychlá obnova závady
Okamžité rozpoznání závady
Modulární up připojení externí bateriové skříně
Obvykle se u redundantních systémů s více moduly doporučuje poskytnout každému modulu UPS vlastní samostatnou baterii.
Aby byla zajištěna ochrana personálu během instalace UPS, ujistěte se, že připojení jsou provedena za následujících podmínek:
V UPS není přítomno síťové napětí
Všechny zátěže jsou odpojeny
UPS a externí baterie jsou bez napětí
Chcete-li ověřit úplné vypnutí modulárních ups řady CPSY CPY, proveďte následující kroky:
1) Ujistěte se, že pojistky napájející UPS ve vstupní distribuční desce jsou všechny otevřené a do UPS není přiváděno žádné napájení.
2) Ujistěte se, že je otevřený "OBtok pro údržbu" (poloha "VYPNUTO")
3) Ujistěte se, že pojistky baterie ve skříni externí baterie a na UPS jsou otevřené.
4) Připojte uzemnění (PE) mezi UPS a externí bateriovou skříň.
5) Připojte odpovídající svorky +/- , N, mezi UPS a externí bateriovou skříň podle výkresu.
Program preventivní údržby
a) Čištění, vizuální kontrola a mechanická kontrola modulů UPS.
b) Výměna vadných dílů nebo preventivní výměna dílů s definovanou životností.
c) „Aktualizace“ zařízení (technická vylepšení po dodávce).
d) Zkontrolujte kalibraci stejnosměrného napětí a výstupního napětí a frekvence měniče.
e) Kontrola nastavení elektronické regulace, ovládacích a poplachových obvodů usměrňovače(ů) a střídače(ů).
f) Funkční kontroly tyristorů, diod, transformátorů, součástí filtrů, např. aby bylo zajištěno, že budou fungovat v rámci specifikovaných konstrukčních parametrů.
g) Zkouška celkové výkonnosti včetně simulace poruchy užitného zařízení se zátěží a bez ní.
h) Monitorování provozu baterie v režimu vybíjení a dobíjení, včetně případných povinností nabíjení.
Pro údržbu baterie
Tento test doporučujeme provádět minimálně každé 3 měsíce, zejména pokud není Baterie při běžném provozu dostatečně vybitá.
Doba vybíjení, kterou používáte, by měla být alespoň polovina doby provozu baterie.
Vezměte prosím na vědomí, že pokud jste provedli úplný test baterie pro ověření plné doby provozu baterie, nabíječka potřebuje alespoň 8 hodin k dobití baterie až na 90 % její kapacity.
při dlouhých odstávkách systému UPS by měl být systém UPS v provozu alespoň 12 hodin každé 3 měsíce, aby bylo zaručeno, že je baterie plně nabitá. Pokud ne, baterie může být trvale
