Odolná klimatizační jednotka In-Row Precision Cooling Air Conditioner CPSY® je zásadní pro kritické aplikace, jako jsou datová centra. CPSY se zavázala pomáhat zákazníkům efektivněji řídit jejich jedinečné potřeby a měnící se požadavky odvětví a nabízí portfolio produktů pro vzduchotechniku počítačových místností (CRAH) a klimatizaci počítačových místností (CRAC). Díky špičkovým odborným znalostem a široké škále řešení a služeb nabízí CPSY jako dodavatel na klíč v Číně širokou škálu chladicích schopností pro kritické aplikace, od malých technických místností po největší datová centra, a pomáhá tak zákazníkům zajistit kritická zařízení jsou vysoce spolehlivá, flexibilní, efektivní, udržitelná a škálovatelná integrovaná konstrukce splňující specifické potřeby zákazníků a zajišťující dostupnost a výkon.
Jako profesionální výrobce poskytují klimatizační jednotky CPSY® řady odolné přesné chlazení In-Row cílené chlazení blízkých serverových stojanů v prostředí datových center a jsou škálovatelné pro zlepšení chlazení a energetické účinnosti v datovém centru. Systémy klimatizačních jednotek In-Row Precision Cooling řady CPSY® SP jsou dostupné v šířkách 300 mm a 600 mm, s kapacitou od 12,5 kW do 50,4 kW, vzduchem chlazené, nezávislé chladicí jednotky na úrovni řady, vhodné pro IT síťové rozvaděče, počítačové a serverové místnosti stojany.
Řada SP | ||||||||
Typ | Jediný zdroj chladu | |||||||
Vnitřní model | SP13A1C | SP25A1C | SP30B1C | SP35B1C | SP40B1C | SP45B1C | SP50B1C | |
venkovní model | SP13C | SP25C | SP30C | SP35C | SP40C | SP45C | SP50C | |
EER | 2.6 | 2.8 | 3.05 | 3.03 | 3.02 | 2.8 | 2.7 | |
Specifikace napájení | 380VAC/50Hz | |||||||
Max proud | 30A | 20A | 23A | 26A | 31A | 36A | 41A | |
Vstupní jistič (návrh) | 40A/3P | 32A/3P | 50A/3P | 63A/3P | 63A/3P | 63A/3P | 63A/3P | |
Kabel vnitřní jednotky (návrh) | 5*6mm2 | 5*6mm2 | 5*6mm2 | 5*10mm2 | 5*10mm2 | 5*10mm2 | 5*10mm2 | |
Kabel venkovní jednotky (návrh) | 3*1mm2 | 3*1,5mm2 | 3*1,5mm2 | 3*1,5mm2 | 4*2,5mm2 | 4*2,5mm2 | 4*2,5mm2 | |
Signální linky vnitřní a vnější jednotky (návrh) | Ne | |||||||
chladící výkon (kW) | 12.5 | 25 | 30.6 | 35.4 | 40.3 | 45.8 | 50.4 | |
Rozumný chladicí výkon (kW) | 12.5 | 25 | 30.6 | 35.4 | 40.3 | 45.8 | 50.4 | |
rozumný poměr tepla | 1 | |||||||
průtok vzduchu (m3/h) | 3000 | 5000 | 6800 | 7800 | 9000 | 10000 | 10500 | |
Objem vratného vzduchu(m3/h) | 3000 | 5000 | 6800 | 7800 | 9000 | 10000 | 10500 | |
Kapacita výměny tepla (kw) | 18 | 27 | 34 | 39 | 45 | 50 | 55 | |
PTC elektrický topný výkon(kW) | / | |||||||
Množství zvlhčování elektrody(kg/h) | / | |||||||
Kompresor | Počet kompresorů. | 1 | ||||||
Pevná/proměnná frekvence | DC proměnná frekvence | |||||||
Typ kompresoru | Kompresor rotoru | Scroll kompresor | ||||||
Vnitřní ventilátor | Počet fanoušků | 4 | 6 | 2 | 2 | 2 | 3 | 3 |
Typ ventilátoru | EC radiální ventilátor | |||||||

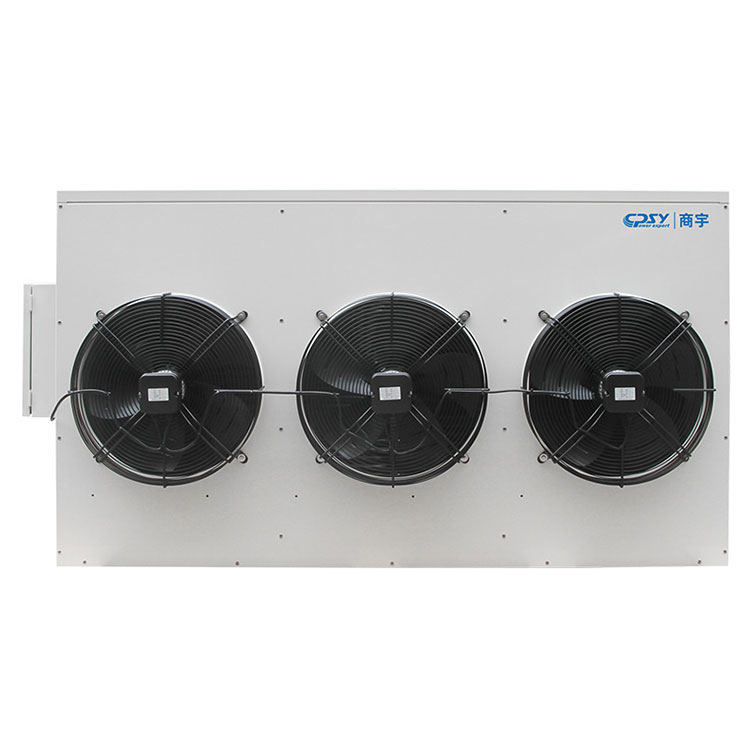

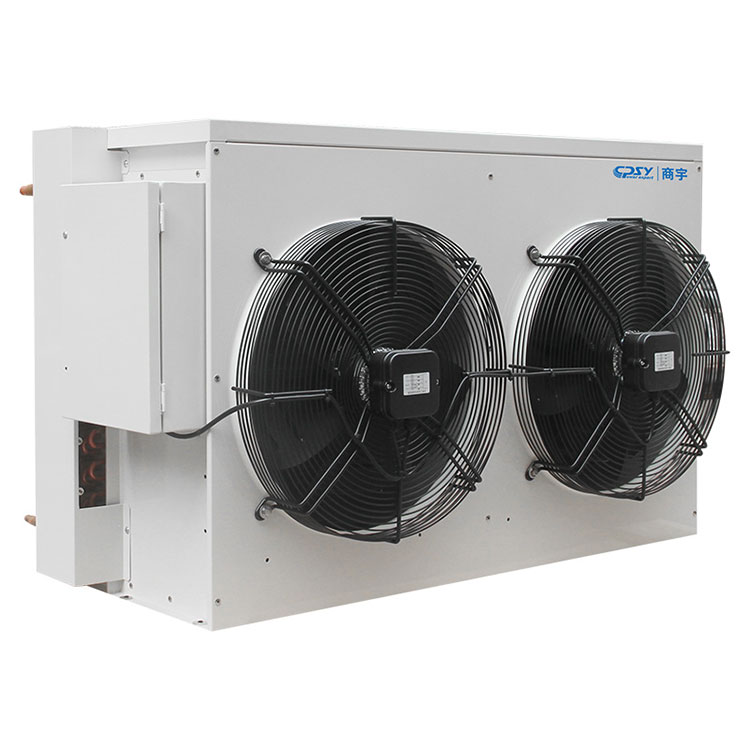

Venkovní ventilátor | Počet fanoušků | 2 | 3 | 3 | 3 | 2 | 2 | 2 |
Typ ventilátoru | Axiální ventilátor | |||||||

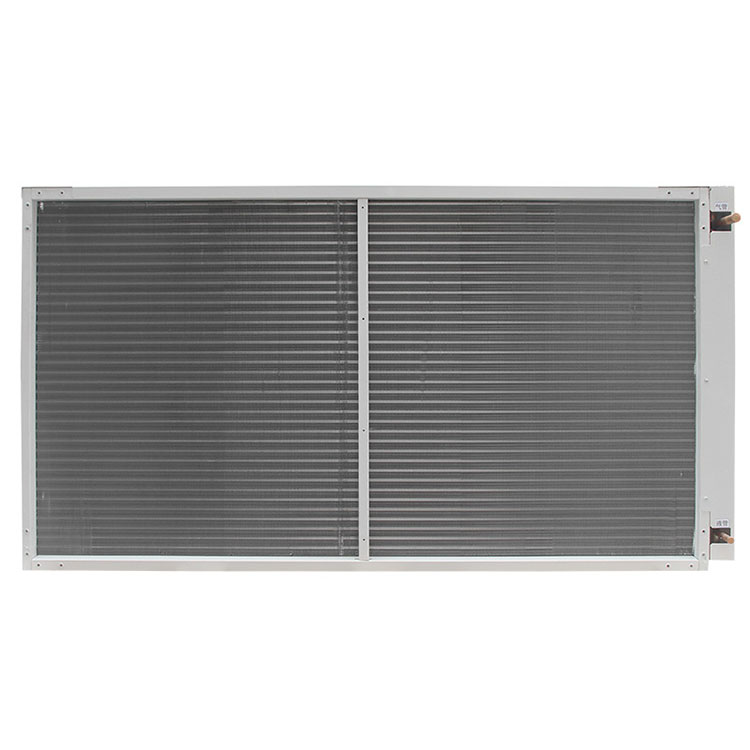

Výparník | Velkoplošný výparník typu "/". | |||||||
Termostatický expanzní ventil | Typ | Elektronický expanzní ventil | ||||||
Lesk | Úroveň flitteru | úroveň G4 | ||||||
Chladivo | Typ | R410A | ||||||
Přednabití vnitřní jednotky z výroby (kg) | Žádné přednabíjení v továrně | |||||||
Tovární přednabití venkovní jednotky(kg) | Žádné přednabíjení v továrně | |||||||
Hodnota hluku (dB) | Vnitřní jednotka | 66 | 71 | 67 | 68 | 69 | 70 | 71 |
Venkovní jednotka | 61 | 64 | 65.5 | 66 | 67 | 68 | 68 | |
Rozměry (mm) (Š*H*V) | Vnitřní jednotka (Š*H*V) | 300*1200*2000 | 600*1200*2000 | |||||
Venkovní jednotka (Š*H*V) | 1200*400*730 | 1845*400*985 | 1845*400*985 | 1845*400*985 | 2245*400*1135 | 2245*400*1135 | 2245*400*1135 | |
Venkovní jednotka (rozměry bez elektroinstalační napájecí skříňky) | 1100*400*730 | 1750*400*985 | 1750*400*985 | 1750*400*985 | 2150*400*1135 | 2150*400*1135 | 2150*400*1135 | |
Váha (kg) | Vnitřní jednotka | 160 | 190 | 250 | 260 | 260 | 275 | 275 |
Venkovní jednotka | 66 | 115 | 128 | 140 | 160 | 175 | 175 | |
Velikost pro převzetí(mm)(návrh) | Výfukové potrubí | 16 (fan coil) | 16 (fan coil) | 22 | 22 | 22 | 22 | 22 |
Kapalná trubka | 9,52 (fan coil) | 12,7 (fan coil) | 16 | 16 | 16 | 16 | 16 | |
Potrubí pro přívod vody | G1/2" | |||||||
Vypouštěcí potrubí | IDΦ19 mm | |||||||
Přípustná délka převzetí(m) | Ekvivalentní délka vnitřních a vnějších trubek stroje | ≤30 | ||||||
Rozdíl v montážní poloze mezi vnitřní a venkovní jednotkou | Venkovní jednotka je vyšší než vnitřní jednotkaD20 | |||||||
Venkovní jednotka je nižší než vnitřní jednotkaD5 | ||||||||
Podmínky použití návrhu | Teplota vnitřního prostředí je 37 ℃; relativní vlhkost je 25 %; venkovní okolní teplota je 35℃ | |||||||
Standardní (funkční) díly | Průzor, ochranný spínač vysokého/nízkého tlaku, tlakový senzor, 1 sonda teploty a vlhkosti, 1 teplotní sonda, tlakový spínač filtru | |||||||
Volitelné (funkční) díly | 1. Komponenta prodloužení (konfigurováno, když délka jednosměrného potrubí přesahuje 30 metrů, lapač oleje je třeba přidat každých 5 až 7,5 metrů), s maximálním prodloužením 60 m; 2. Nízkoteplotní komponenta (konfigurovaná v oblastech, kde je venkovní teplota nižší než -15°C), po konfiguraci může dosáhnout -35℃ | |||||||
Funkce | 1. 7palcový barevný dotykový displej; 2. Paměť pro vypnutí, samospouštění při příchozím hovoru; 3. Skupinové řízení sítě; 4. Inteligentní ochrana: výpadek fáze napájení, přepětí a podpětí, alarm ochrany proti obrácené fázi, alarm ochrany vysokého a nízkého napětí kompresoru, alarm vysoké/nízké teploty prostředí strojovny; 5. Monitorujte a zobrazujte provozní stav vnitřního dmychadla: poruchy, otáčky ventilátoru atd.; 6. Uložte 500 historických záznamů; 7. Modulární design s ohledem na velikost skříně a rychlé uspořádání; |
Systém přímého chlazení klimatizačního systému řady CPSY® SP s přímým měřítkem úzce integruje chlazení s tepelným zatížením IT, aby se zabránilo recirkulaci horkého vzduchu a zlepšila se předvídatelnost chlazení v prostředích s průběžným platem. Inteligentní ovládací prvky proaktivně upravují rychlost ventilátoru a průtok chladiva tak, aby odpovídaly tepelnému zatížení IT, aby maximalizovaly efektivitu a splnily dynamické požadavky prostředí serverové místnosti nebo datového centra.
Systém klimatizačních jednotek In-Row Precision Cooling Air Conditioner řady CPSY® SP poskytuje komplexní řadu souvisejících funkcí, včetně chlazení, zvlhčování, odvlhčování, přihřívání, filtrace vzduchu, řízení kondenzace, řízení teploty a vlhkosti, alarmové funkce a datovou komunikaci a zahrnuje např. řízení kapacity a proudění vzduchu Integrované ovládací prvky. Všechny součásti jsou snadno přístupné z přední a zadní části jednotky, což usnadňuje servis a preventivní údržbu a zjednodušuje vedení kabelů a potrubí shora dolů.

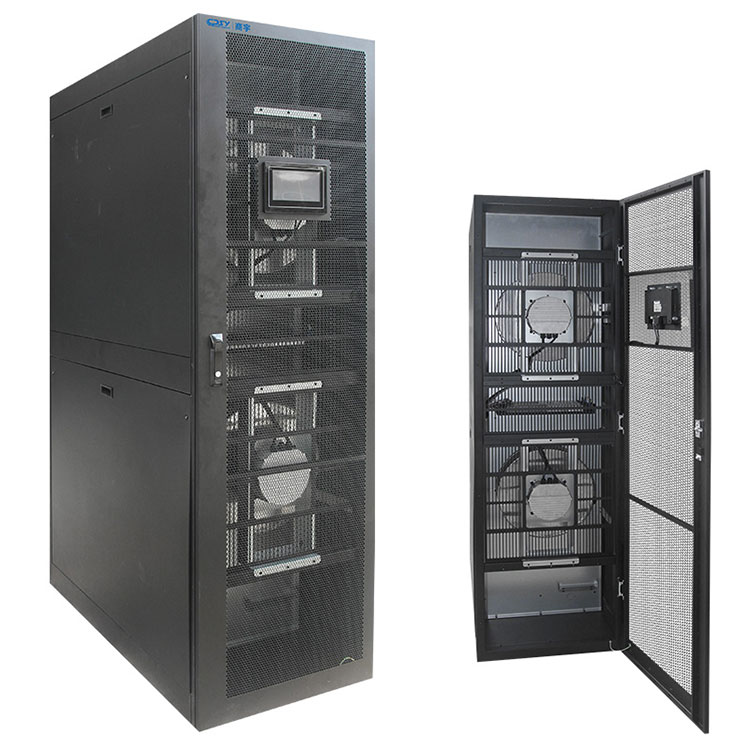

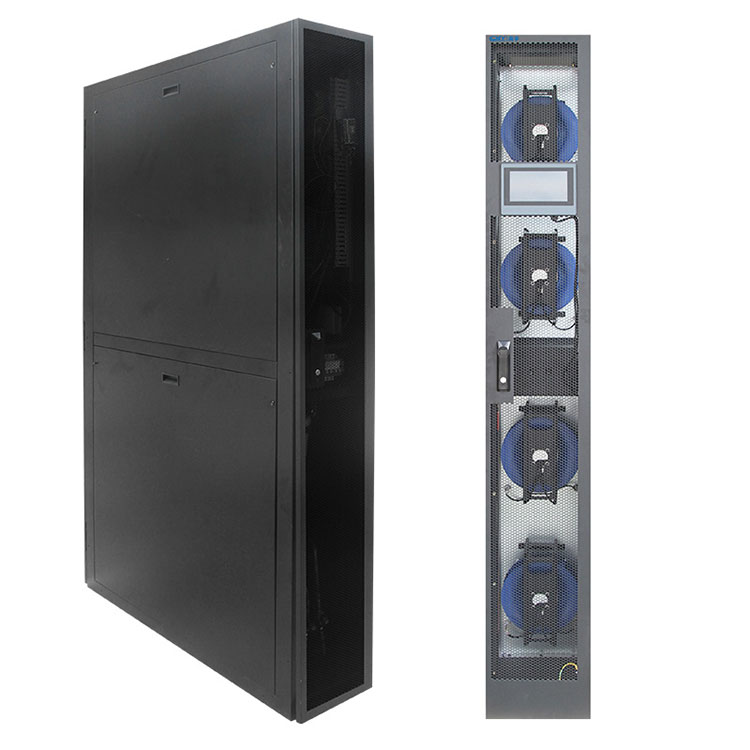

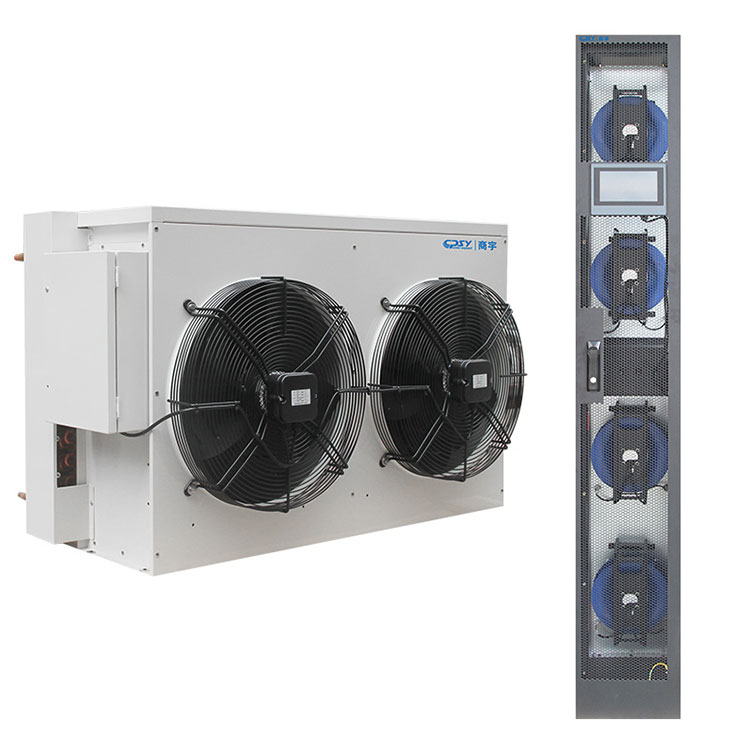

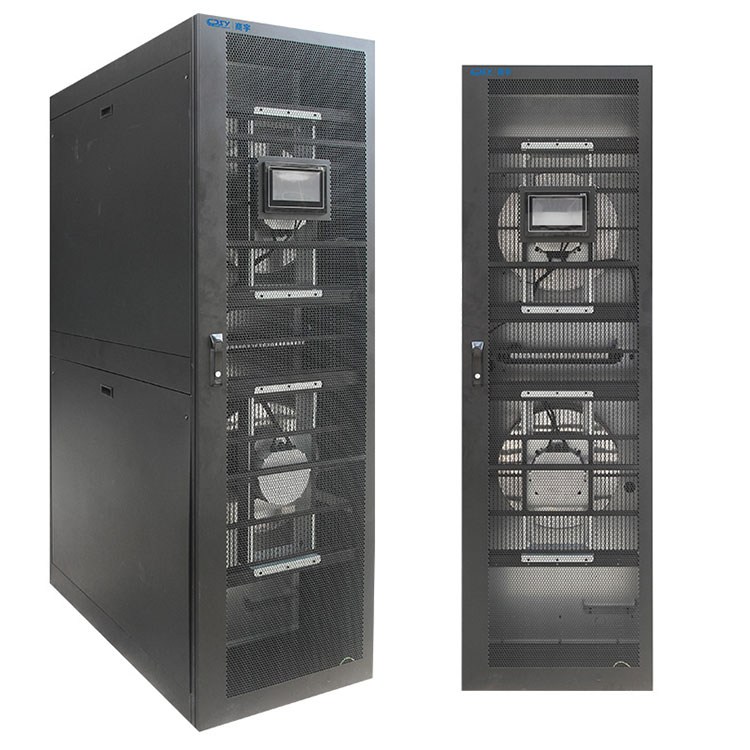

CPSY® In-Row Precision Cooling Conditioner 12,5KW~50,4KW
Číslo modelu: SP13A1C/SP13A1/SP25A1/SP25A1C/SP40B1
Rozsah klimatizace přesného chlazení In-Row: 12,5KW~50,4KW
--Dynamicky koordinujte chladicí výkon/objem vzduchu jednotky, abyste dosáhli přizpůsobení v reálném čase změnám zatížení, aby jednotka fungovala v nejlepším stavu.
--Chladicí systém je kompatibilní s více teplotními senzory, monitoruje změny tepelné zátěže a přímo řídí teplotu přiváděného vzduchu, takže je bezpečný, spolehlivý a energeticky úsporný.
--Proměnná rychlost a design redundance ventilátoru vyměnitelného za provozu může snížit spotřebu energie v době mimo špičku a výměna vadných ventilátorů neovlivní provoz klimatizace
-- Komponenty třídy A činí přesné klimatizace stabilnějšími
--Fluorové čerpadlo využívá přírodní zdroj chladu k úspoře více než 50 % energie
-- Design šetrný k životnímu prostředí s použitím chladiva R410A
– Pevně propojený design zlepšuje energetickou účinnost o 25 % ve srovnání s tradičním CRAC
-Stupeň filtrace filtru až do F5 s ucpaným spínačem filtru
--Nezávislá jednotka založená na řádcích bez údržby
--Nepotřebujete drahé elektrikáře nebo dodavatele HVAC, mohou být plně instalovány pracovníky IT
--Odvádějte kondenzát výfukovým systémem, není potřeba podlahová vpusť ani jímka
--Podporuje 24/7 vzdálenou správu prostřednictvím předinstalovaných monitorovacích karet WEB, Modbus a BACnet nebo síťového rozhraní WEBCARDX
--Uživatelsky přívětivá barevná dotyková obrazovka umožňuje plný přístup k datům a informacím o stavu
--Konfigurovatelné boční a/nebo přední výfukové proudění vzduchu a možnosti režimu údržby
--PowerView monitorování kapacity sítě v reálném čase, snadné ovládání
--Dálkový snímač teploty stojanu
-- Vysoce účinný spirálový / rotační kompresor s funkcí nastavení kapacity
--Nastavitelný modulární přepážkový systém
-- Ochrana proti zamrznutí cívky s obtokem horkého plynu, aby se zabránilo zamrznutí vzdálených sond
-- 1 rok omezená záruka
Průmyslová prostředí, zdravotnická zařízení, laboratorní vybavení atd. jsou klíčová zařízení pro napájení a ochranu.
aplikace
servery.
Vzdělávací instituty.
BFS
Systémy zdravotní péče.
Telekomunikační zařízení.
Malá a střední datová centra.
CNC stroje.
Farmaceutické spotřebiče.
Rentgenové přístroje.
Průmyslová zařízení.
In-Row Precision Cooling Air Conditioner řady CPSY® SP využívá pokročilou technologii chlazení, má kompaktní velikost a poskytuje monitorování teploty v reálném čase. Jsou navrženy tak, aby poskytovaly kontrolu vlhkosti a účinné a přesné chlazení pro instalace na úrovni racku v serverových místnostech a datových centrech. Dosažení vysoké energetické účinnosti prostřednictvím kompresoru s regulací kapacity, elektronického expanzního ventilu a EC ventilátoru s proměnnými otáčkami a zajištění rychlejšího rozptylu zátěže.
Ve srovnání s ostatními výhodami CPSY® In-Row Precision Cooling Air Conditioner, jak je uvedeno níže:
1. Získejte účinné a spolehlivé chlazení ve formátu racku 42U
Aby se zabránilo prostojům zařízení, poruchám a poruchám způsobeným přehřátím a kolísáním teploty, řadové přesné chladicí klimatizace řady CPSY® SP nabízejí těsně spojené chladicí řešení ve formátu racku 42U, které snižuje spotřebu energie, snižuje provozní náklady a zjednodušuje instalaci.
2. Vysoká účinnost chlazení a funkce pro úsporu energie navržené tak, aby vám ušetřily peníze: Technologie invertorového kompresoru a EC ventilátoru automaticky upraví chladicí výkon tak, aby odpovídal tepelné zátěži a šetřil energii v době mimo špičku, čímž snižuje celkové náklady na energii a prodlužuje životnost zařízení životnost chlazení. Překonfigurujte své potřeby chlazení, když se mění potřeby zařízení, čímž ušetříte náklady na zvýšené podlahy nebo přestavbu/nadměrnou zásobování jednotek CRAC.
3. Zcela nezávislá, zjednodušená a nízkonákladová instalace a bezúdržbový design, vy a pracovníci IT si jej můžete nainstalovat sami, s horní nebo spodní kabeláží podle vašich potřeb pro podporu předního nebo bočního výfuku.
8. Konstrukce s těsnou vazbou zachycuje teplo ze zdroje a zlepšuje energetickou účinnost o 25 % ve srovnání s tradičními obvodovými CRAC.
4. Tenký klimatizační systém šetří místo a zároveň poskytuje primární přesné chlazení: Typické jednotky CRAC/CRHC zabírají příliš mnoho místa a tento systém klimatizace In-Row Precision Cooling řady CPSY® SP je ideální pro malá a středně velká datová centra, IT místnosti nebo jiné hrany. Ideální pro chlazení na jakémkoli místě, skříň je široká pouze 300 mm a lze ji snadno optimálně umístit do řady pro přesné a těsné chlazení.
5. Pokročilé monitorování sítě vám poskytuje 24/7 vzdálený přístup ke správě teplot, přijímání výstrah, prohlížení protokolů a nastavení řízení pro integraci s platformami softwaru pro správu, jako je DCIM. Schopnost konfigurovat nastavení a monitorovat výstrahy mimo pracoviště může navíc zlepšit váš konečný výsledek.
6. Jednoletá záruka a ekologický design
Přesné chladicí klimatizační jednotky řady CPSY® SP přicházejí s jednoletou zárukou, jsou vyráběny podle přísných specifikací RoHS a používají chladivo R410a šetrné k životnímu prostředí, což odráží váš závazek k odpovědnosti vůči životnímu prostředí.
7. Použití technologie DX k dodávání chladného vzduchu do zátěže, EC ventilátory a kompresory s proměnnou rychlostí zajišťují proměnlivé proudění vzduchu a konstantní teplotu na základě vnitřních podmínek.
9. Barevná dotyková obrazovka usnadňuje ovládání, sledování a přístup ke konfiguraci systému a informacím o stavu.
10. Vestavěný ovladač detekuje a spravuje teplotu datového centra, automaticky upravuje úrovně chlazení a podporuje různé režimy řízení
11. Inteligentní regulace teploty a technologie s proměnnou rychlostí umožňují přesnou regulaci proudění vzduchu a teploty, aby přesně odpovídaly specifickým požadavkům na zatížení.
